标准的服务器机房施工布线应该长什么样？

在信息技术基础设施的构建与维护中,服务器施工照片扮演着一个远比其表面看起来更为重要的角色，它们并非简单的现场快照，而是一套系统化、专业化的工程语言，是项目从规划、实施到最终交付及后期运维全生命周期中不可或缺的视觉档案，这些影像资料以其直观、精确的特性，成为了沟通、验证、追溯和培训的关键载体，其价值贯穿于数据中心建设的每一个细节。

施工前：规划与准备的基准记录

在第一颗螺丝被拧动之前,影像记录工作便已开始，这一阶段的照片主要起到建立基准和明确初始状态的作用。

环境勘察照片,这包括对机房空间、承重、空调、消防、电力系统等基础设施的全面拍摄，这些照片为后续的机柜布局、散热设计和电力规划提供了第一手的环境依据，是评估施工可行性的重要参考。

物料准备照片,将即将安装的服务器、交换机、路由器、PDU（电源分配单元）、线缆等核心设备进行开箱、清点并拍照记录，这不仅便于与采购清单进行核对，确保物料无误，也能在设备出现外观问题时，作为与供应商沟通的证据，清晰的照片可以展示设备的型号、序列号以及接口类型，为后续的安装规划提供便利。

空机柜的基准照片,在机柜被运抵指定位置并固定后，需要从多个角度（正面、背面、侧面）对其进行拍摄，这些照片记录了机柜的初始状态，包括其垂直度、与周边设备的间距等，为后续评估设备安装的规范性提供了对比基准。

施工中：核心环节的影像记录

施工阶段是照片记录的重中之重,它需要捕捉每一个关键步骤和工艺细节，确保整个安装过程的透明度和可追溯性。

机柜与设备安装

设备上架是基础,照片需要清晰地记录服务器、网络设备等在机柜中的安装位置，从下至上、从左至右的安装顺序是否符合设计图纸，设备之间是否预留了足够的散热空间，螺丝是否都已拧紧到位，一张从机柜正面拍摄的、能够看到所有设备标签和指示灯的整体照片，是展示设备布局规范性的最佳视角。

布线工艺的艺术

如果说设备安装是骨架,那么布线就是数据中心的艺术血脉，布线工艺的优劣直接影响到系统的稳定性、散热效率和日后的维护难度，优秀的施工照片会重点突出以下几个方面：

方面	规范布线	不规范布线
长度	线缆长度精确，两端连接后无过多冗余，预留部分整齐捆扎	线缆过长，随意盘绕堆积在机柜底部或设备后方，形成“鸟巢”
弯曲半径	严格遵守线缆（尤其是光纤）的最小弯曲半径，避免信号衰减	线缆弯折角度过小，甚至出现死折，可能导致内部纤芯断裂
捆扎	使用专用扎带或魔术贴，捆扎力度适中，间距均匀，横平竖直	使用普通扎带过紧捆扎，损伤线缆外皮；捆扎杂乱无章
每一根线缆两端都有清晰、统一、不易脱落的标签，与文档对应	无标签、标签模糊不清或格式混乱，无法快速识别线路去向
走线路径	线缆沿机柜两侧的垂直走线槽或水平理线架有序布放	线缆跨越设备、阻挡通风口，走线路径随意，毫无章法

照片应特写理线架的使用、线缆的捆扎方式以及标签的规范性，这些都是衡量施工团队专业水平的“试金石”。

电源与接地

电源连接是安全的生命线,照片需要记录PDU的安装方式、各设备电源线的连接路径以及冗余电源（A/B路）的分离情况，对于接地线，更需要有清晰的特写照片，确保其连接牢固、符合安全规范，这些照片在日后进行电力故障排查时，将是极其宝贵的资料。

施工后：验收与文档归档

当所有设备安装、连接完毕并通电测试正常后，就进入了最终的验收和文档归档阶段，此时的照片是项目交付成果的最终展示。

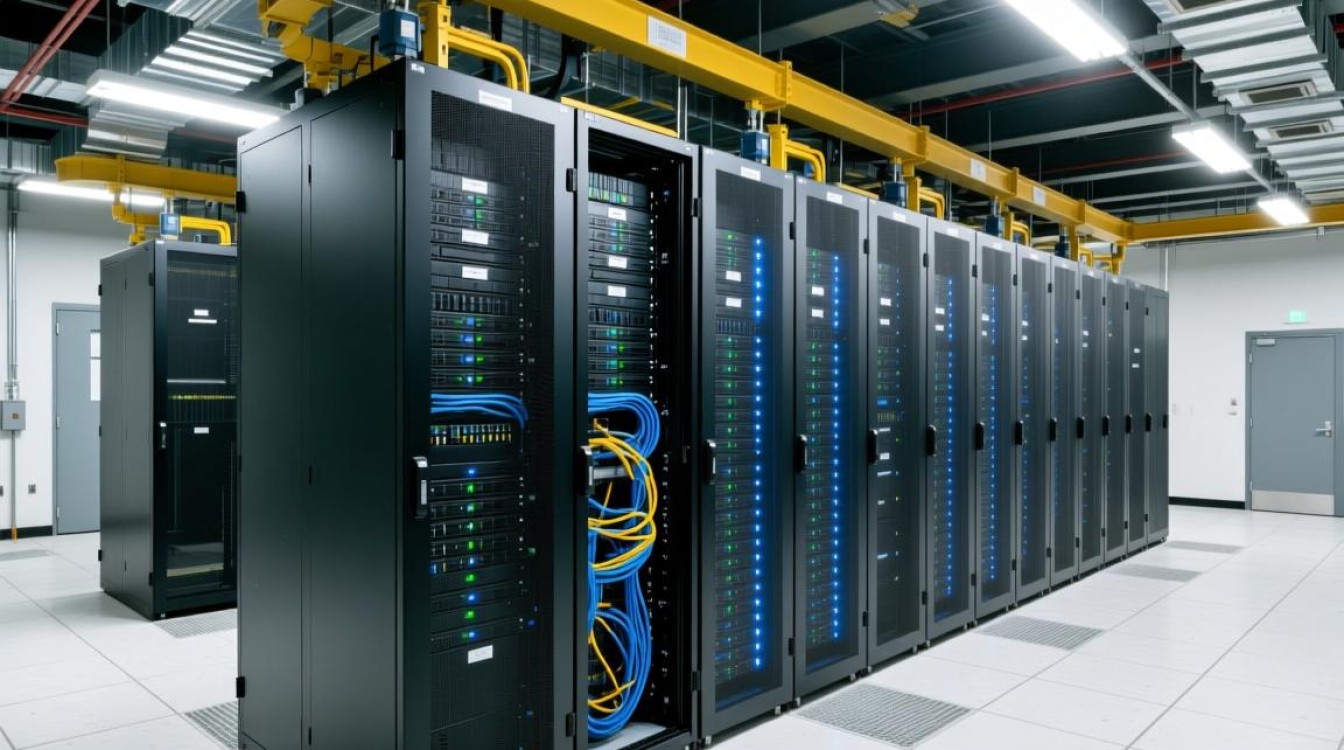

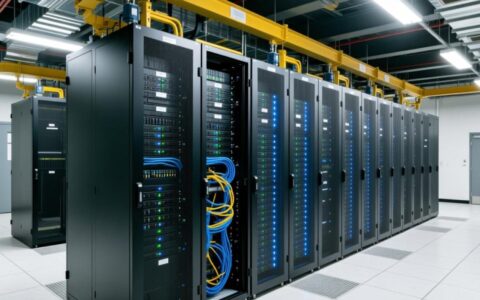

全景照片,拍摄一张从机柜正面和背面都能清晰看到所有设备、线缆和指示灯状态的整体照片，这张照片是整个施工项目的“毕业照”，直观地展示了最终成果的整洁度和规范性。

细节特写照片,这包括所有设备端口连接的特写、标签内容的清晰照片、设备运行状态指示灯（绿色为正常）的照片等，这些细节照片与网络拓扑图、IP地址分配表等文档相结合，构成了完整的竣工资料。

带有时间戳的照片,为了确保照片的真实性和时效性，建议在拍摄关键节点照片时开启相机的时间戳功能，或使用带有时间记录的设备，这在项目审计或出现纠纷时，可以作为有力的时间证据。

优秀服务器施工照片的核心要素

一张真正有价值的服务器施工照片,应具备以下核心要素：

• 清晰度与光照：照片必须对焦清晰，无模糊，机房内光线可能不足，应使用辅助光源，确保细节（如标签上的小字）清晰可见。
• 构图与角度：构图应突出主体，避免无关干扰，多角度拍摄（正面、背面、45度角、特写）能够全面展现信息。
• 细节与特写：不仅要拍“全貌”，更要拍“细节”，端口连接、标签内容、螺丝紧固等关键细节是照片的灵魂。
• 一致性与系统性：整个项目的照片风格应保持一致，所有机柜的正面照片都从同一距离和角度拍摄，便于对比。
• 注释与说明：在交付的文档中，可以为关键照片配上简短的文字说明，解释该照片所展示的重点内容或施工标准。

服务器施工照片远非随手一拍那么简单,它是一套严谨的工作方法，是连接物理世界与数字文档的桥梁，一套高质量、系统化的施工照片，不仅是施工团队专业素养的体现，更是保障信息系统长期稳定运行、降低运维成本的宝贵无形资产。

---

相关问答FAQs

问题1：为什么在服务器施工完成后，还需要定期更新照片？

解答： 服务器环境是一个动态变化的系统，随着业务发展，可能会进行设备增减、线路调整、固件升级等操作，定期更新照片可以确保文档资料与实际环境保持一致，这对于以下几方面至关重要：1）故障排查：当出现网络或硬件故障时，最新的照片能帮助运维人员快速定位物理连接和设备状态，缩短排障时间，2）变更管理：任何变更操作后，更新照片并归档，形成了清晰的变更历史记录，便于审计和追溯，3）容量规划：通过最新的照片可以直观了解机柜的剩余空间、端口使用率和电源负载，为未来的扩容规划提供准确依据，定期更新照片是维持数据中心文档生命力的必要措施。

问题2：除了手机，使用专业相机（如单反/微单）拍摄服务器施工照片有哪些优势？

解答： 虽然现代手机的摄影功能已经很强大，但在专业的服务器施工场景下，专业相机依然具有不可替代的优势：1）镜头控制力：专业相机可以更换镜头，使用微距镜头可以拍摄出端口、标签等微小细节的极致清晰度，这是手机难以企及的，2）更大的感光元件：在光线不佳的机房环境中，更大的感光元件能带来更纯净的画质和更好的低光表现，有效减少噪点，3）手动控制能力：专业相机允许用户完全手动控制光圈、快门和ISO，可以精确控制景深，确保需要清晰的部分（如一排线缆）都在焦点范围内，而背景适当虚化，4）色彩准确性和RAW格式：专业相机能更准确地还原色彩，并支持RAW格式拍摄，为后期处理和色彩校正提供了巨大的空间，确保文档照片的客观性和专业性。
