如何理解并绘制MySQL数据库的实体关系图(ER图)？

在数据库设计和管理系统中，实体关系图（ER图）扮演着至关重要的角色，通过可视化的方式展示数据之间的组织和关联，ER图帮助设计者理解并构建复杂的数据结构，尤其是在使用MySQL这类关系型数据库时，合理利用ER图不仅可以优化数据存储，还能提高查询效率与数据完整性，以下将深入探讨MySQL数据库中ER图的实际应用和价值：

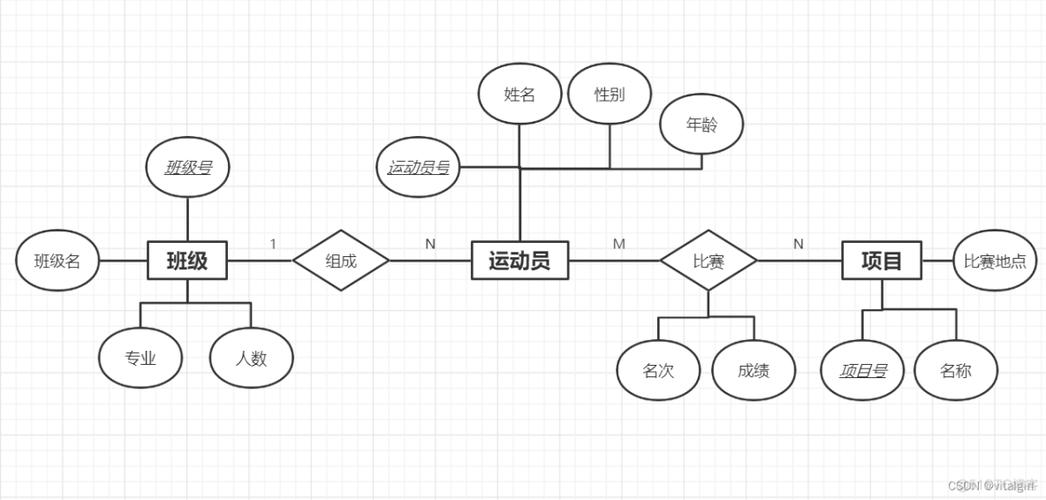

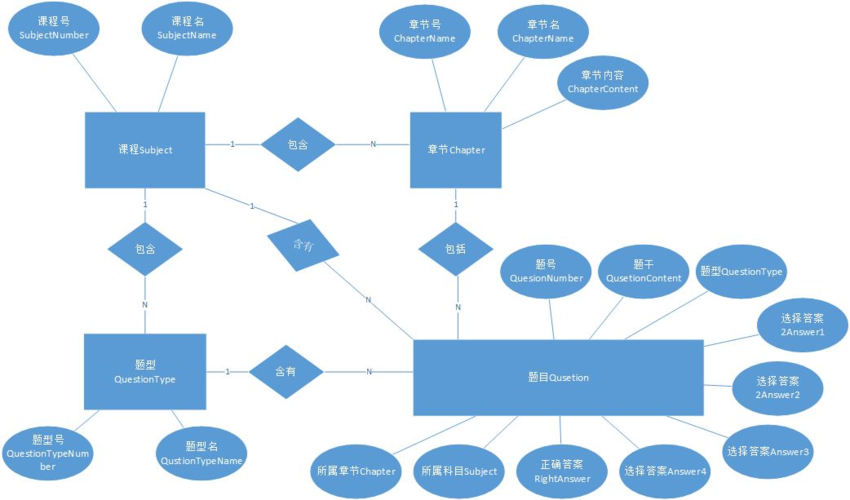

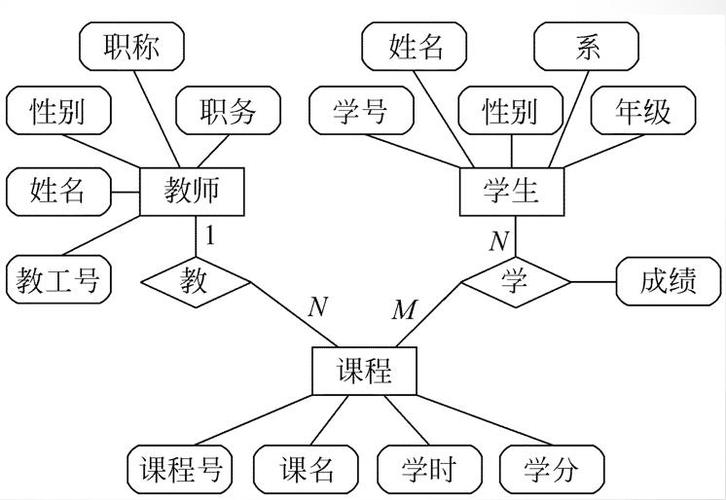

1、ER图的基本概念

实体：在ER图中，实体通常用矩形表示，代表着数据库中的实际对象，如“用户”、“订单”等，每个实体都有其特定的属性和定义。

属性：属性用椭圆表示，附加在实体旁边，描述了实体的具体信息，如用户的姓名、年龄等。

关系：关系以菱形显示，展示了不同实体之间的逻辑联系，如一对多或多对多关系，这些关系决定了数据之间的交互方式。

2、ER图的设计工具

MySQL Workbench：作为一款强大的数据库设计和建模工具，MySQL Workbench支持直接设计ER图，并能根据ER图自动创建数据库模式（正向工程），或将现有数据库转换为ER图（逆向工程），这为数据库管理员提供了极大的便利。

3、数据可视化的重要性

清晰展示数据结构：ER图为数据库设计者提供了一个直观的平台，可以清晰地看到不同数据表之间的关联，从而更好地理解和设计数据库结构。

促进沟通和修改：通过图形化的方式呈现数据库结构，ER图使得技术与非技术人员之间的沟通变得更加容易，同时也便于在设计阶段进行快速迭代和修改。

4、保障数据的完整性

关系和约束条件的定义：ER模型通过定义实体之间的关系及约束条件，确保了在进行数据操作时的一致性和正确性，这对于维护数据的质量尤为重要。

避免数据冗余：正确的ER图设计可以减少数据冗余，确保每条信息只在数据库中存储一次，从而提高了数据库的性能和存储效率。

5、查询优化

提高查询性能：理解实体之间的关系有助于设计更有效的查询策略，减少不必要的连接操作，提升数据库查询的响应时间。

指导索引创建：ER图还可以辅助决定创建哪些索引来支持常见的查询操作，这对于查询性能的优化尤为关键。

6、正反向工程的应用

灵活调整和同步：MySQL Workbench支持从ER图直接生成数据库模式或反之，这使得从设计到实施，再到后期的调整和优化都变得无缝且高效。

7、数据库维护的简化

便捷的更新和维护：通过ER图，数据库管理员可以更直观地看到数据库的结构，当需要对数据库进行更新或维护时，这种视觉化的表达方式大大减少了操作的复杂性和出错的概率。

深入理解并有效运用ER图，是每位数据库设计师和管理员必备的技能，在MySQL数据库的设计、实施及维护过程中，合理利用ER图不仅能提升工作效率，还能确保数据的准确性和完整性，通过工具像MySQL Workbench这样的工具，可以将ER图的作用发挥到极致，实现从设计到应用的无缝对接，极大提升了数据库管理的效率和质量。

相关问题与解答

Q1: 如何确定ER图中实体之间的关系类型？

A1: 实体之间的关系类型通常基于业务规则和实际的数据需求来确定，如果一个用户可以拥有多个订单，而一个订单只能归属于一个用户，则用户和订单之间存在一对多的关系，确定这些关系类型的关键在于理解业务逻辑和数据项之间的自然联系。

Q2: 在设计ER图时，如何处理多对多关系？

A2: 多对多关系在ER图中通常通过引入一个中间实体（有时称为关联表）来处理，这个中间实体包含两个相关实体的主键作为外键，通过这种方式，可以将多对多关系分解为两个一对多关系，从而保证数据的正常存储与检索。
