如何通过绘制思维导图来简化服务器部署过程？

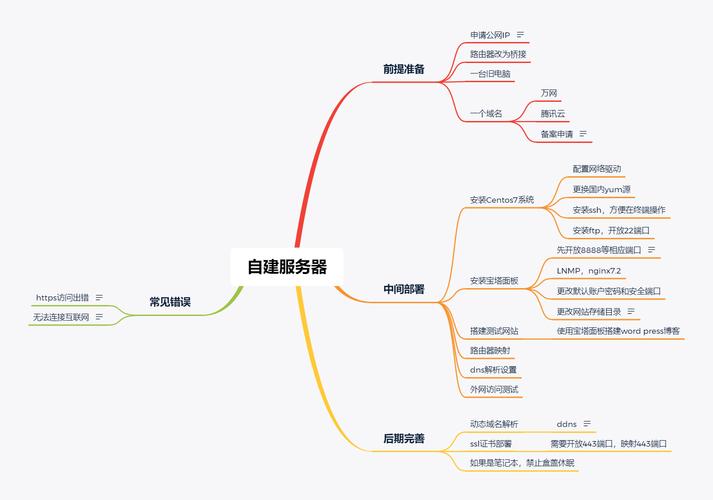

服务器部署图绘制 _绘制思维导图

在绘制服务器部署图的思维导图时，需要考虑到多个方面，下面是一个详细的步骤和考虑因素列表：

1. 确定目标和范围

目的: 明确为什么要绘制服务器部署图，是为了记录现有架构、设计新系统还是其他原因。

范围: 确定要包括哪些服务器、网络设备、存储解决方案等。

2. 收集信息

硬件资源: CPU、内存、硬盘、网络接口等。

软件资源: 操作系统、数据库、应用程序、中间件等。

网络拓扑: IP地址、子网掩码、网关、DNS设置等。

安全要求: 防火墙规则、加密协议、访问控制等。

3. 选择工具

绘图软件: Visio、Lucidchart、Draw.io等。

思维导图工具: XMind、MindManager、Coggle等。

4. 设计布局

层次结构: 按功能划分服务器组，如Web服务器、应用服务器、数据库服务器等。

物理位置: 数据中心、云服务、远程办公室等。

连接方式: 物理连接（如以太网线）或逻辑连接（如VPN）。

5. 绘制节点

服务器节点: 表示单个服务器或服务器群集。

网络设备节点: 交换机、路由器、负载均衡器等。

存储节点: SAN、NAS、直连存储等。

6. 添加关系

连接线: 显示节点之间的通信路径。

箭头方向: 指示数据流向。

: 描述连接类型，如“主干连接”、“备份路径”等。

7. 标注详细信息

节点属性: 型号、规格、配置等。

网络属性: IP地址、子网、VLAN等。

服务属性: 运行的服务、端口号、协议等。

8. 复审和优化

清晰性: 确保图表易于理解，没有多余的信息。

一致性: 使用统一的符号和颜色编码。

可扩展性: 预留空间以便未来扩展。

9. 分享和讨论

内部审查: 与团队成员讨论以获得反馈。

外部沟通: 与客户或供应商讨论以满足需求。

10. 维护更新

变更管理: 记录所有变更并更新图表。

定期检查: 定期复查部署图以确保其反映当前状态。

单元表格示例

相关的问题与解答

1、问题: 如何确保服务器部署图的准确性？

解答: 通过定期的审计和检查，以及每次系统变更后更新图表来保证准确性，应该有一个清晰的变更管理流程，确保所有相关人员都了解何时以及如何更新部署图。

2、问题: 如果服务器环境经常变化，应该如何维护部署图？

解答: 对于频繁变化的服务器环境，可以使用自动化工具来监控更改并更新部署图，可以采用版本控制来管理部署图的不同版本，确保任何时候都能追溯到历史配置。
