什么是FM17522通信代码在通信领域中的应用和重要性？

FM17522通信代码

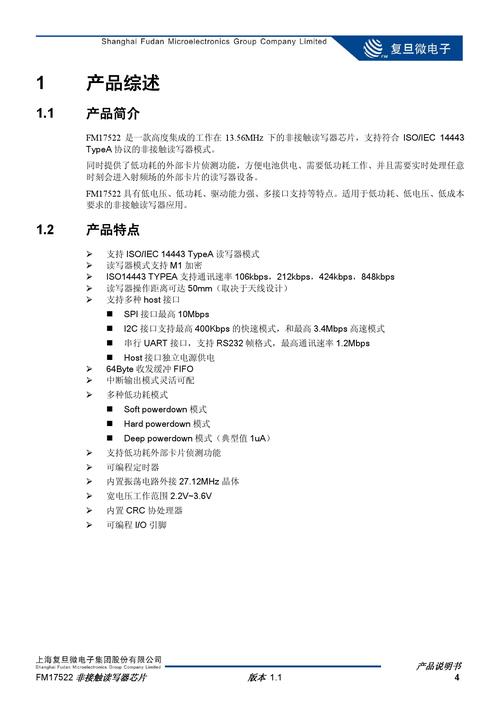

FM17522是一种基于I2C接口的13.56MHz非接触式通信芯片，广泛应用于RFID（Radio Frequency Identification）系统中，它支持ISO/IEC 14443 Type A和Type B标准，能够处理与智能卡之间的无线通信任务，以下是关于FM17522通信代码的详细解析：

硬件连接

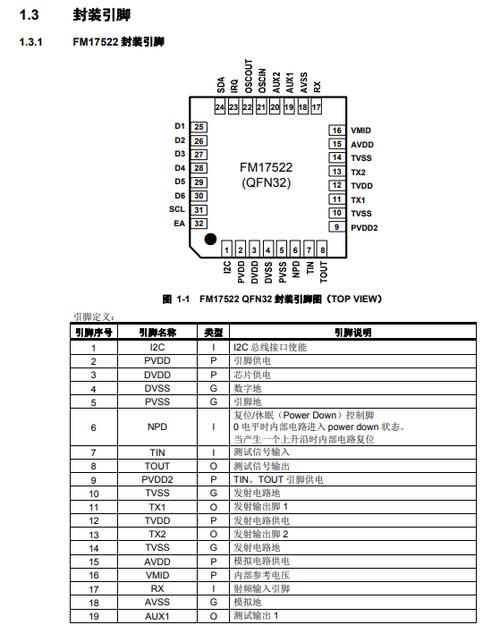

在硬件连接方面，FM17522通过I2C总线与主控制器（如Arduino、STM32等）相连，需要连接以下引脚：

SDA（数据线）

SCL（时钟线）

GND（地线）

RST（复位线）

3.3V（电源线）

确保所有连接都正确无误，并遵循电气规范。

初始化配置

在使用FM17522进行通信之前，需要进行初始化配置，这包括设置I2C地址、波特率、工作模式等，以下是一个示例初始化代码片段：

void FM17522_Init(void)
{
    // 设置I2C地址和波特率
    writeRegister(0x00, 0x80); // 设置波特率为106Kbps
    writeRegister(0x01, 0x07); // 设置设备地址为0x07
    // 设置工作模式和其他参数
    writeRegister(0x02, 0x00); // 关闭测试信号
    writeRegister(0x04, 0x00); // 设置接收FIFO阈值为16字节
    writeRegister(0x05, 0x00); // 设置发送FIFO阈值为16字节
    writeRegister(0x06, 0x00); // 设置接收FIFO初始大小为32字节
    writeRegister(0x07, 0x00); // 设置发送FIFO初始大小为32字节
}

数据读写

初始化完成后，可以使用FM17522进行数据的读写操作，以下是一些常用的读写函数示例：

// 读取单个寄存器的值
uint8_t readRegister(uint8_t reg)
{
    uint8_t value;
    i2c_start();
    i2c_write(FM17522_ADDR | I2C_WRITE);
    i2c_write(reg);
    i2c_restart();
    i2c_write(FM17522_ADDR | I2C_READ);
    value = i2c_readNACK();
    i2c_stop();
    return value;
}
// 写入单个寄存器的值
void writeRegister(uint8_t reg, uint8_t value)
{
    i2c_start();
    i2c_write(FM17522_ADDR | I2C_WRITE);
    i2c_write(reg);
    i2c_write(value);
    i2c_stop();
}
// 读取多个寄存器的值
void readMultipleRegisters(uint8_t startReg, uint8_t *buffer, uint8_t length)
{
    i2c_start();
    i2c_write(FM17522_ADDR | I2C_WRITE);
    i2c_write(startReg);
    i2c_restart();
    i2c_write(FM17522_ADDR | I2C_READ);
    for (uint8_t i = 0; i < length; i++)
    {
        buffer[i] = i2c_readNACK();
    }
    i2c_stop();
}
// 写入多个寄存器的值
void writeMultipleRegisters(uint8_t startReg, uint8_t *buffer, uint8_t length)
{
    i2c_start();
    i2c_write(FM17522_ADDR | I2C_WRITE);
    i2c_write(startReg);
    for (uint8_t i = 0; i < length; i++)
    {
        i2c_write(buffer[i]);
    }
    i2c_stop();
}

问题与解答

Q1: 如何检查FM17522是否已经正确连接到主控制器？

A1: 你可以通过读取FM17522的状态寄存器来检查其连接状态，如果返回的值与预期相符，则表示连接成功，使用readRegister(0x00)来读取版本寄存器，应该返回一个有效的版本号。

Q2: 如果无法与FM17522进行通信，可能是什么原因导致的？如何解决？

A2: 无法与FM17522进行通信可能是由以下原因导致的：

I2C连接错误或未正确连接，请检查SDA、SCL、GND和电源线的连接是否正确。

I2C地址或波特率设置错误，请检查初始化代码中的设置是否正确。

软件库或驱动程序存在问题，请确保你使用的库或驱动程序是最新的，并且适用于你的主控制器。
