ad9网络等距覆铜怎么设置？ad9覆铜铺铜不显示怎么办

在 Altium Designer (AD) 中，所谓的“网络等距覆铜”通常指的是保持覆铜（Copper Pour）与走线、焊盘或其他覆铜区域之间保持固定的安全间距（Clearance）。

AD 默认的规则管理器（Rule Manager）中的 Clearance 规则可以设置全局最小间距，但如果你希望针对特定网络或特定对象实现更精细的“等距”控制（所有铜皮与信号线保持 5mil，铜皮与铜皮保持 10mil），或者在填充时出现“未连接”、“孤岛”等问题,可以通过以下几种方式实现和优化：

---

核心方法：使用规则管理器（Rule Manager）

这是最标准、最推荐的方式。

设置全局/网络级 Clearance 规则

• 打开 Design → Rules（或按快捷键 D → R）。
• 展开 Electrical → Clearance。
• 你可以设置：
  • Minimum Clearance：全局最小间距。
  • High Clearance：高优先级规则，可指定特定网络（如 Power、GND、Signal）。
  • Low Clearance：低优先级规则。

✅ 技巧：右键点击 Clearance 规则，选择 Add Rule，可以创建基于 Net 或 Object Class 的特定间距规则。

• Rule Name: Power_Clearance
• Query1: IsInNet('VCC')



• Query2: IsInNet('GND')
• Minimum Clearance: 2mm (20mil)

设置覆铜与走线之间的间距

• 在 Electrical → Clearance 中，确保规则覆盖了 Polygon Pour 和 Track 之间的间距。
• 默认情况下，AD 会自动应用 Clearance 规则到覆铜填充计算中。

---

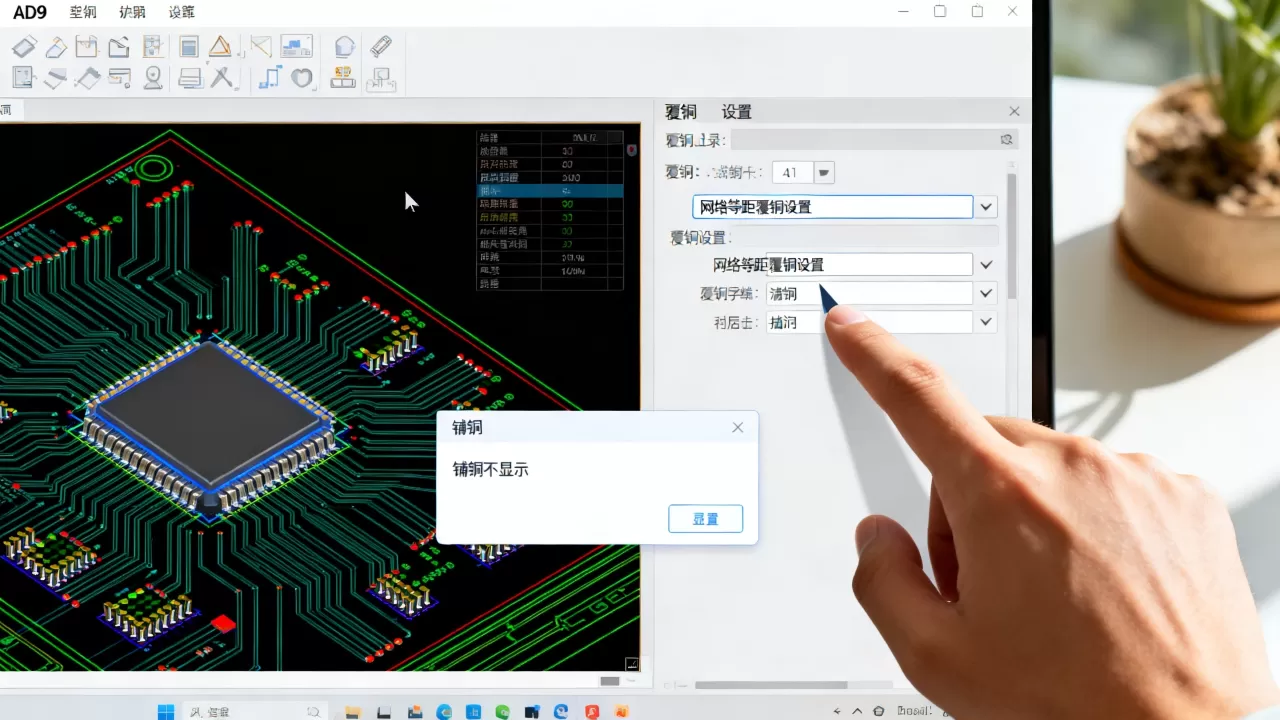

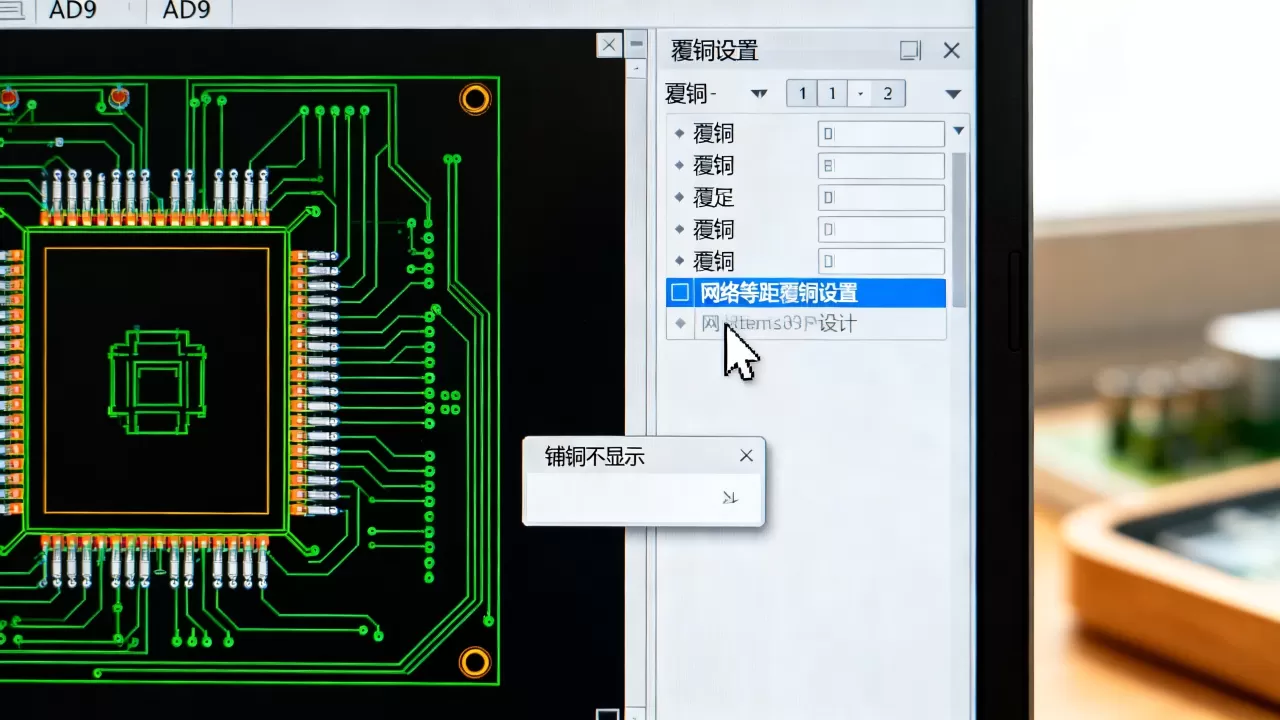

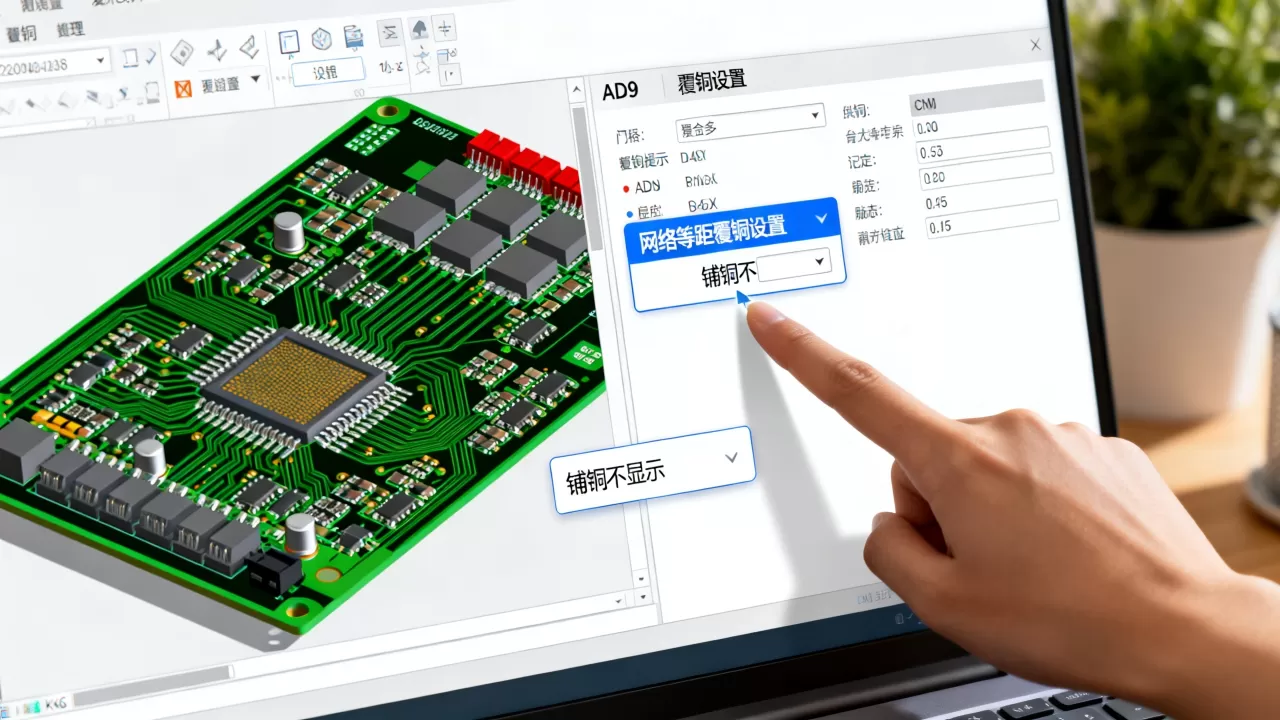

覆铜填充参数设置（Polygon Pour Properties）

在放置覆铜后，双击覆铜区域打开 Polygon Properties,关键参数如下：

参数	说明	建议
Remove Isolated Copper	移除孤岛铜皮	建议勾选，避免电气悬空
Min. Hole Size	最小过孔/焊盘孔径	根据工艺能力设置
Min. Trace Width	最小走线宽度	通常设为 0.2mm 或 0.15mm
Thermal Relief	散热焊盘	建议勾选，使用 4 条连接臂
Clearance	覆铜与对象之间的间距	直接在此设置当前覆铜的间距，会覆盖全局规则

⚠️ 注意：如果在此处设置了 Clearance，它将覆盖全局 Clearance 规则中对该覆铜的影响。

---

实现“等距”的高级技巧

使用 Object Class 分组控制

如果你希望不同类别的网络有不同的等距要求：

• 打开 Design → Classes。
• 创建新的 Net Class（如 HighSpeed_Nets, Power_Nets）。
• 将相应网络加入该类。
• 在 Rules → Clearance 中，为每个 Class 设置不同的 Clearance 值。

避免覆铜“未连接”或“间距不均”

• 问题：覆铜填充后，某些区域铜皮与焊盘/过孔间距过大或过小。
• 解决：
  • 检查 Clearance 规则 是否正确应用。
  • 在 Polygon Properties 中，确保 Thermal Relief 设置合理（如 4 条连接臂，间距为 Clearance 值）。
  • 使用 Tools → Polygon Pour → Repour All 重新填充,确保规则生效。

使用“铜皮边界”（Copper Pour Boundary）

• 如果希望覆铜严格限制在某个区域，且与边界保持等距：
  • 在 Keep-Out Layer 或 Mechanical Layer 上绘制边界线。
  • 在 Polygon Pour Properties 中，选择 Keep-Out 作为边界层。
  • 设置 Clearance 为所需值，AD 会自动在边界内侧留出该间距。

---

常见问题排查

问题	可能原因	解决方案
覆铜与焊盘直接相连，无间距	Clearance 规则未生效或未设置	检查 Rules → Electrical → Clearance，确保规则应用于该网络
覆铜出现大量孤岛	Remove Isolated Copper 未勾选	勾选该选项，或手动删除孤岛
覆铜填充速度慢	板子太大、铜皮密度高	使用 Tools → Polygon Pour → Advanced，设置 Hatching 和 Min. Trace Width 优化
不同网络间距不一致	规则优先级冲突	检查 Rule 的优先级（Priority），高优先级规则会覆盖低优先级

---

总结建议

1. 优先使用规则管理器（Rules） 来统一管理间距,而不是在每个覆铜属性中手动设置。
2. 为 Power 和 GND 设置更大的 Clearance,以避免短路风险。
3. 为高速信号线设置较小的 Clearance，以节省空间,但需确保满足阻抗和串扰要求。
4. 定期执行 Repour All,确保所有覆铜都按照最新规则填充。

如果你希望实现更复杂的“等距”效果（如：覆铜与覆铜之间保持固定间距，而与走线保持另一间距），建议结合 Object Class 和 Clearance 规则 进行精细配置。
