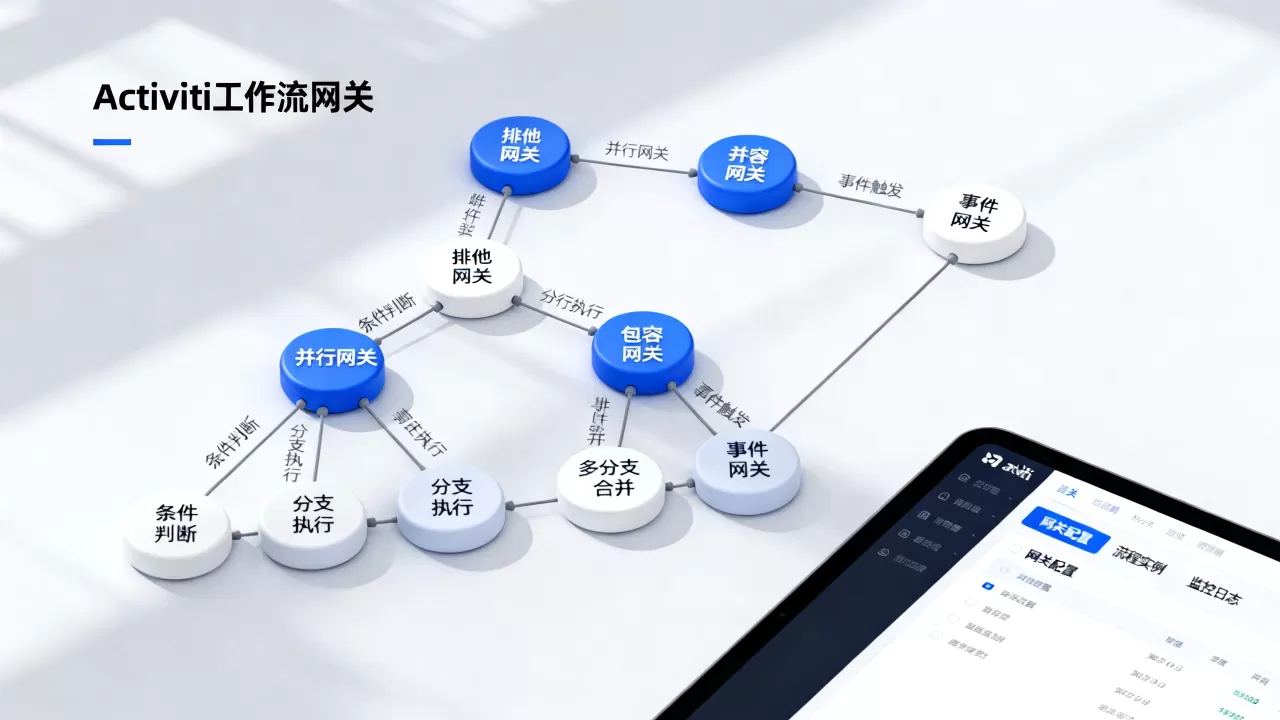

activiti工作流网关怎么用?activiti网关类型有哪些

在 Activiti 工作流引擎中,网关(Gateway) 是用于控制流程执行路径分支、合并和同步的关键元素,它决定了流程实例在到达某个节点后,是走哪条分支,或者何时等待所有分支完成后再继续。

Activiti 支持多种类型的网关,主要可以分为以下几类:

排他网关(Exclusive Gateway)

  • 符号:菱形内有一个“X”或“≠”符号。
  • 含义:“二选一”或“多选一”。
  • 行为:
    • 当流程执行到排他网关时,会按顺序检查所有出口序列流的条件表达式。
    • 只选择第一个条件为 true 的路径执行。
    • 如果多个条件都为 true,只走第一条匹配的路径。
    • 如果没有任何条件为 true,且没有设置“默认路径”,则会抛出异常。
  • 典型场景:
    • 审批流程:如果金额 > 10000,走“总经理审批”;否则走“部门经理审批”。
    • 状态判断:如果订单状态为“已支付”,则发货;否则不发货。

✅ 最佳实践:始终为排他网关设置一个默认路径(Default Flow),以防所有条件都不满足时流程中断。


并行网关(Parallel Gateway)

  • 符号:菱形内有一条直线或无符号(取决于版本,通常是一条竖线)。
  • 含义:“同时执行” + “同步等待”。
  • 行为:
    • 分支(Fork):当流程到达并行网关时,所有出口路径

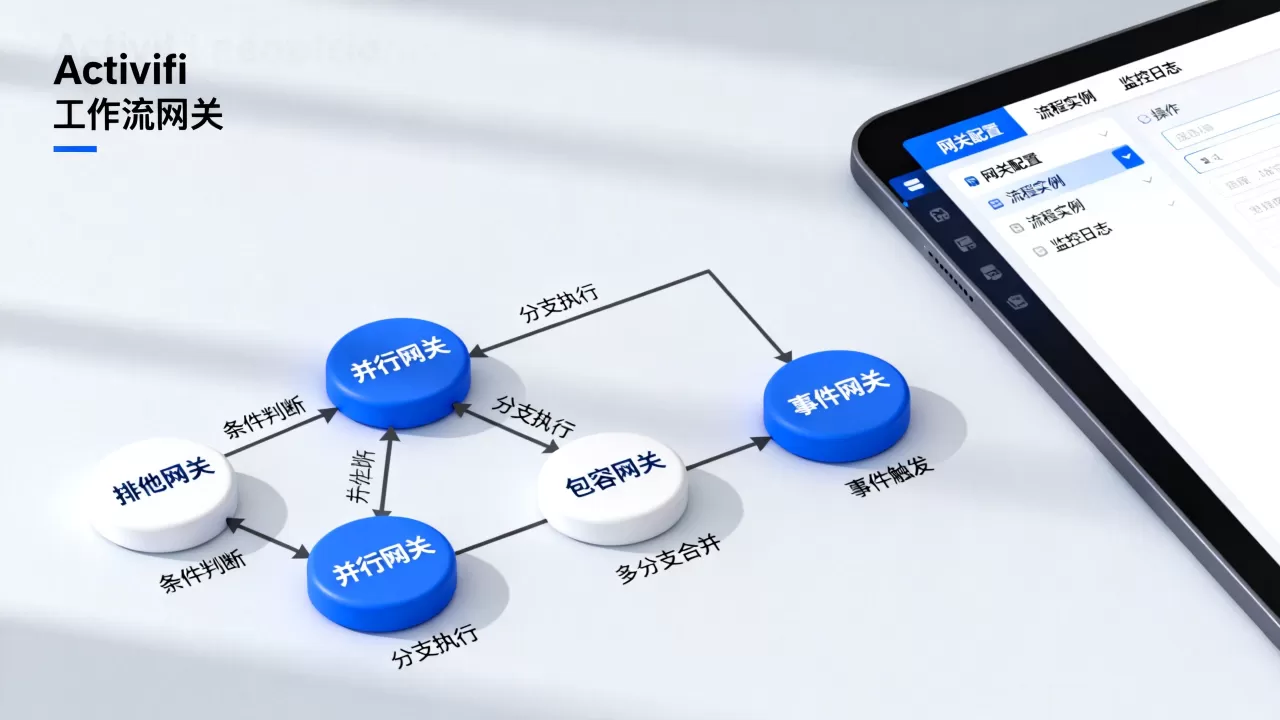

      activiti工作流网关怎么用?activiti网关类型有哪些

      同时启动

      ,互不依赖。
    • 汇聚(Join):当流程从多个入口进入并行网关时,必须所有入口路径都到达,网关才会放行,继续执行后续节点。
  • 典型场景:
    • 新员工入职:同时触发“开通邮箱”、“分配工位”、“办理门禁卡”三个任务,全部完成后才能进入“入职培训”。
    • 多部门会签:多个部门并行审批,全部审批通过后流程继续。

⚠️ 注意:并行网关不评估条件,所有分支无条件执行。


包容网关(Inclusive Gateway)

  • 符号:菱形内有一个圆圈(○)。
  • 含义:“多选一或多选多” + “部分同步”。
  • 行为:
    • 分支:根据条件表达式,所有条件为 true 的路径都会执行(可能多条,也可能一条)。
    • 汇聚:只有实际执行过的路径需要汇聚,即:如果只有一条路径被触发,则只需等待该路径完成;如果多条路径被触发,则需等待所有这些路径完成。
  • 典型场景:

    订单处理:根据订单内容,可能同时需要“财务审核”和“库存检查”,也可能只需要“财务审核”,无论触发几条路径,都要等所有被触发的路径完成后才继续。

? 与排他网关的区别:排他网关只走一条;包容网关可走多条,但只关心“被触发”的路径是否完成。

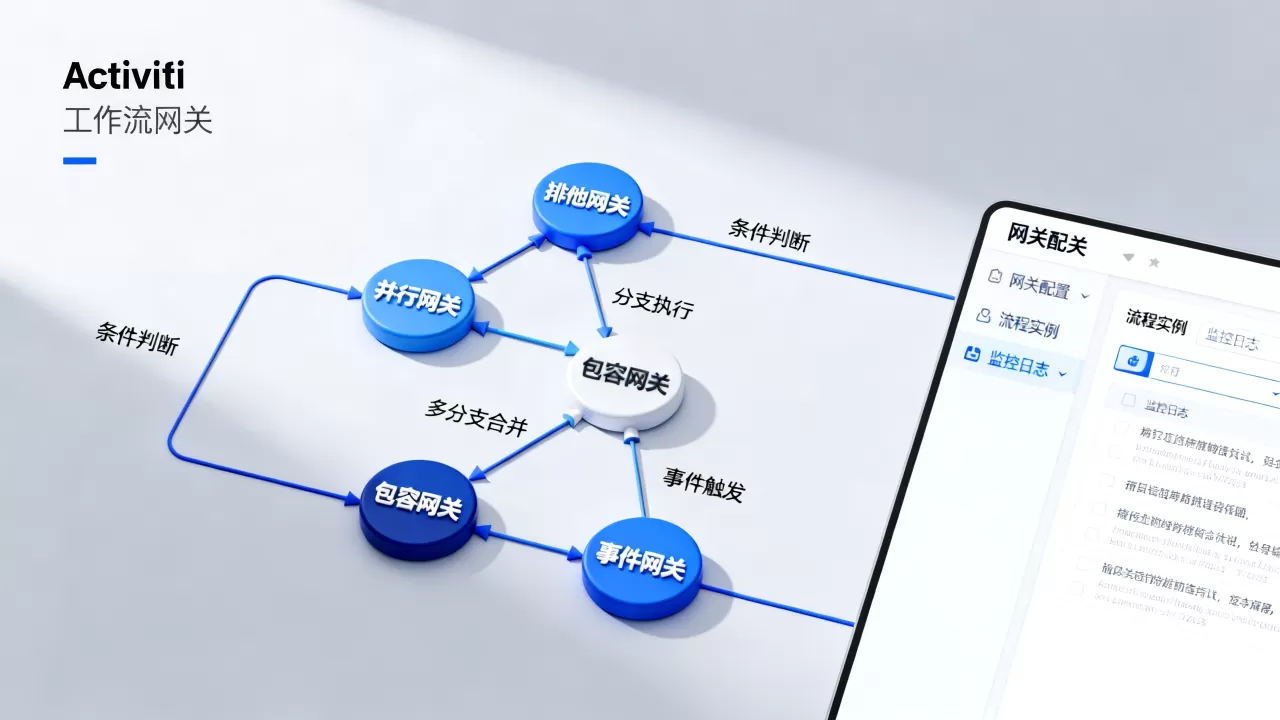

activiti工作流网关怎么用?activiti网关类型有哪些


事件网关(Event-based Gateway)

  • 符号:菱形,内部包含一个小圆圈(事件图标)。
  • 含义:“等待某个事件发生”。
  • 行为:
    • 流程到达事件网关后,会暂停,并监听所有出口路径上定义的事件(如消息事件、定时事件、信号事件等)。
    • 第一个被触发的事件对应的路径会被激活,其他路径自动取消。
    • 一旦某个路径被激活,网关立即放行,流程继续。
  • 典型场景:
    • 订单超时处理:设置一个定时事件(如24小时后未支付则取消订单),同时监听“用户支付”消息事件,哪个先发生,就走哪条路。
    • 异常处理:等待“错误信号”或“超时信号”。

⚠️ 注意:事件网关的所有出口路径必须绑定事件接收器(如消息中间件、定时器),不能绑定普通用户任务。


复杂网关(Complex Gateway)

  • Activiti 5.x 中不支持,Activiti 6/7 中已移除或简化。
  • 在 BPMN 2.0 规范中,复杂网关允许使用任意布尔表达式组合来控制分支和汇聚,但 Activiti 为了简化实现,未提供完整的复杂网关支持,通常用排他+并行+包容组合替代。

对比总结表

activiti工作流网关怎么用?activiti网关类型有哪些

网关类型 分支行为 汇聚行为 是否评估条件 典型用途
排他网关 只走一条路径(第一个匹配) 单路径汇聚 是 条件分支、审批路由
并行网关 所有路径同时执行 所有路径必须完成 否 并行任务、多部门会签
包容网关 所有匹配路径执行 仅被触发的路径需完成 是 动态多路径、部分并行
事件网关 等待事件,第一个触发则激活 单路径汇聚 否(由事件触发) 超时处理、事件驱动

使用建议

  1. 明确业务逻辑:

    • 如果互斥 → 用排他网关。
    • 如果必须同时完成 → 用并行网关。
    • 如果可能多条路径但只需等待实际发生的 → 用包容网关。
    • 如果等待外部事件 → 用事件网关。
  2. 避免死锁:

    • 使用并行网关时,确保所有分支最终都能汇聚,否则流程会卡死。
    • 使用包容网关时,确保汇聚条件正确,避免遗漏路径。
  3. 调试技巧:

    • 在 Activiti Explorer 或 Camunda Modeler 中可视化查看网关行为。
    • 检查条件表达式语法是否正确(如 ${amount > 1000})。
    • 查看流程实例历史,确认哪条路径被实际执行。
  4. 默认路径的重要性:

    排他网关务必设置默认路径,防止因数据异常导致流程中断。
