ad10原理图如何生成网络表？ad10导出网络表详细步骤

在Altium Designer 10中生成网络表的核心路径是点击“Design”菜单下的“Update From Schematics”或“Create Netlist”，这一步骤将原理图中的电气连接关系转化为PCB设计所需的文件，是连接电路设计与PCB布局的关键桥梁。

很多初学者在拿到原理图后，往往急于进入PCB界面，却忽略了网络表生成的准确性检查，网络表不仅仅是数据的传递，更是电气逻辑的最终确认，一旦这一步出错，后续的PCB布线将面临巨大的返工风险，业内专家指出，超过半数的布线错误源于原理图与网络表之间的逻辑不一致，掌握生成网络表的正确流程，并理解其背后的机制,是每一位电子工程师必须掌握的硬技能。

ad10原理图怎么生成网络表的具体操作流程

在Altium Designer 10（简称AD10）中，生成网络表并非单一按钮，而是一个包含检查、生成、验证的完整闭环，虽然软件版本较老,但其核心逻辑依然适用。

生成前的原理图电气规则检查

在点击生成按钮之前，必须确保原理图没有电气错误，AD10提供了强大的电气规则检查（ERC）功能。

执行ERC检查

打开原理图编辑界面，依次选择菜单栏的 Tools -> ERC，在弹出的对话框中，保持默认设置或根据项目需求调整，点击 Run 开始检查。

处理警告与错误

检查完成后，系统会在“Messages”面板中列出所有发现的问题。

• 错误（Error）：必须全部解决,否则无法生成有效的网络表。
• 警告（Warning）：建议排查,例如未连接的电源引脚或重复的网络标签。

只有当错误列表清空后，生成的网络表才具备可信度，这一步骤常被忽视，导致后续PCB导入时出现大量未连接网络。

执行网络表更新命令

当原理图确认无误后,即可执行生成操作。

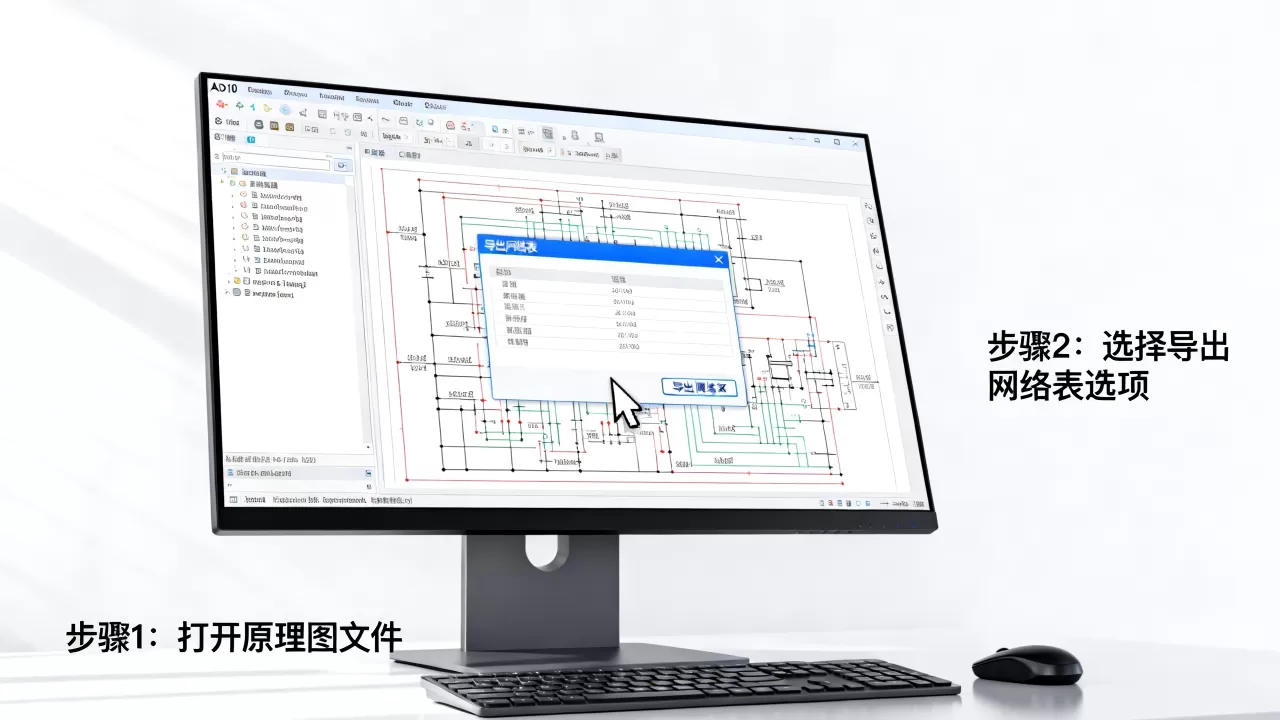

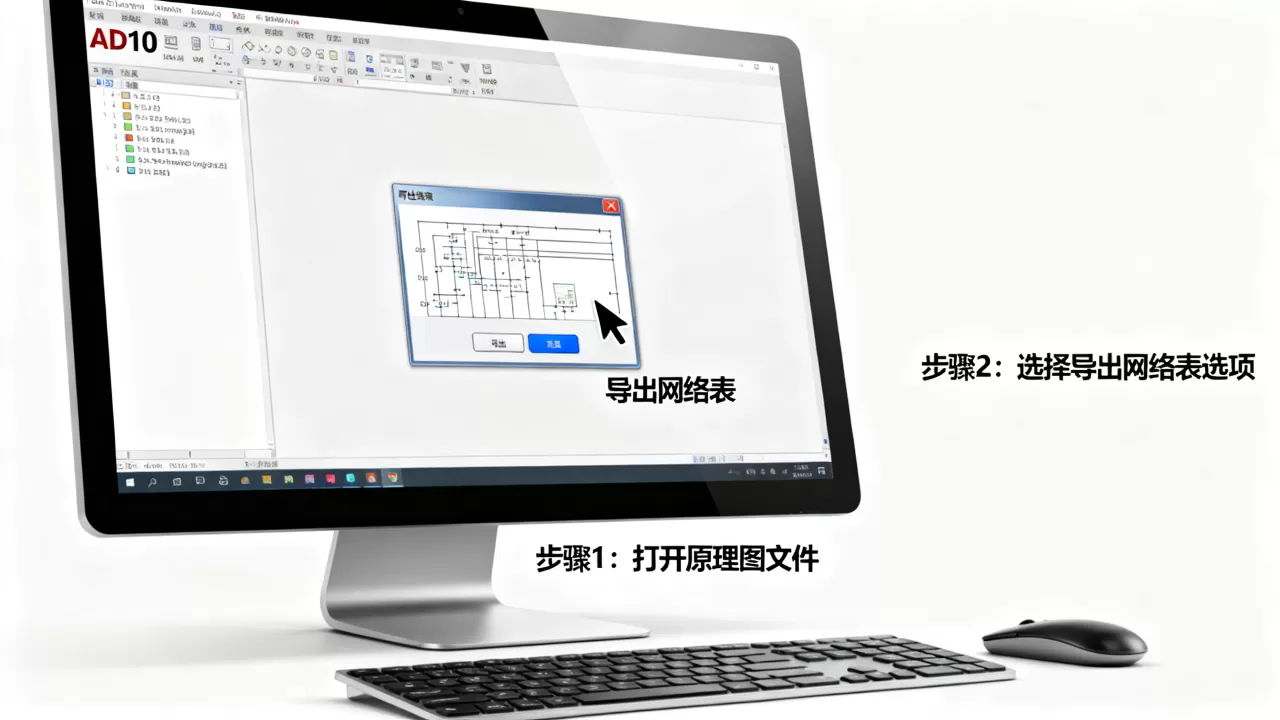

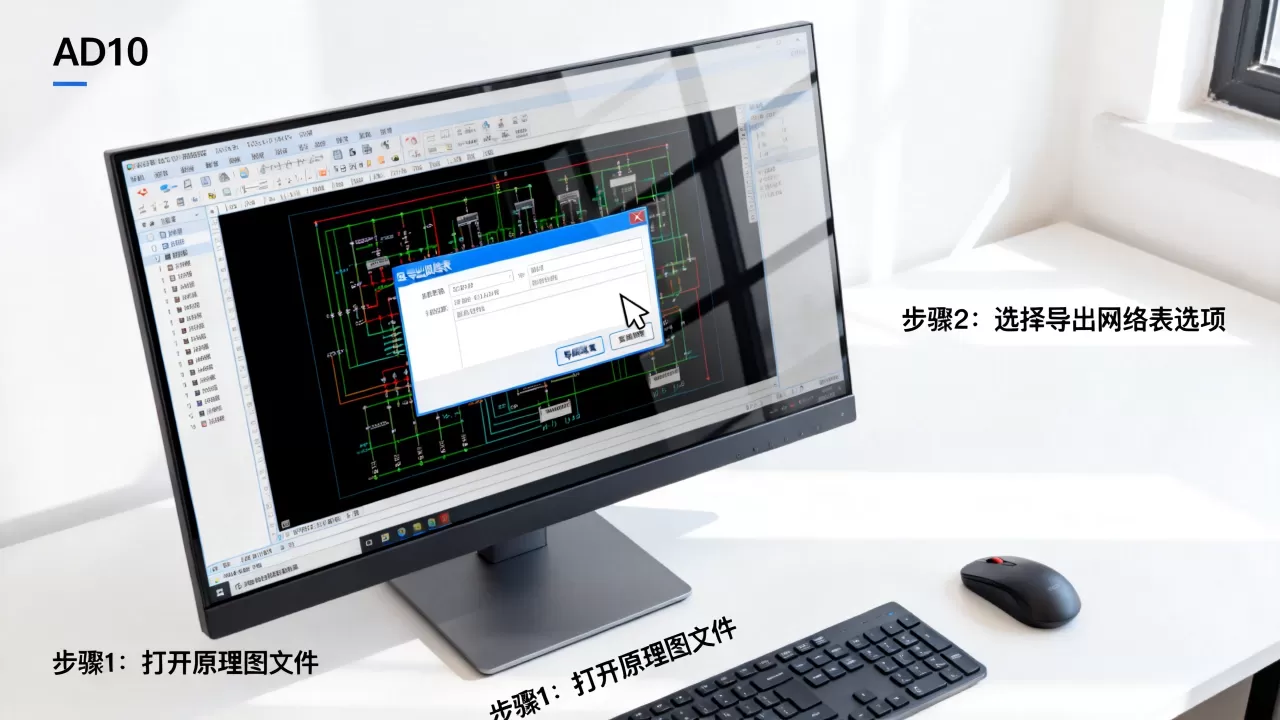

通过菜单命令生成

选择 Design -> Update From Schematics

，此命令会尝试将原理图的变化同步到PCB文档中，如果PCB文档尚未创建，系统会提示创建新的PCB文件，并自动导入网络表。

直接创建网络表文件

若仅需生成独立的网络表文件（如.txt或.net格式），以便导入其他EDA软件，可选择 Design -> Create Netlist，在弹出的对话框中，选择目标格式（通常选择Protel或Altium格式），点击 OK，工程目录下会生成对应的网络表文件。

不同场景下的网络表处理策略

在实际工程项目中，生成网络表的方式往往取决于项目规模和协作需求，不同的场景需要不同的处理策略,以避免数据丢失或版本混乱。

大型项目中的模块化网络表管理

对于复杂的多层板或大型系统，将所有元件放在一个原理图中会导致软件运行缓慢且难以维护，采用层次化原理图（Hierarchical Schematic）是更优的选择。

层次化原理图的优势

通过将系统拆分为多个子模块，每个子模块独立生成网络表，最后汇总，这种方式不仅提高了设计效率，还便于团队协作，每个工程师可以负责一个子模块，最后由主设计师进行集成。

端口与总线的正确连接

在层次化设计中，端口（Port）和总线（Bus）的连接至关重要，确保父级与子级之间的端口名称一致，且电气属性匹配，否则，生成的网络表会出现断连，据统计，多数层次化设计错误源于端口命名不规范或总线宽度定义不一致。

跨平台协作时的网络表格式选择

当需要将设计数据传递给使用其他EDA软件（如Cadence、Pads等）的合作伙伴时,网络表的格式兼容性成为关键问题。

常见格式对比

格式类型	适用场景	优缺点
Protel格式	老版本AD或兼容软件	兼容性好，但信息量有限
Altium格式	AD系列软件间交换	保留完整信息，但非AD软件可能无法识别
SPICE格式	仿真软件	专为仿真设计，不包含PCB布局信息

行业共识认为，选择格式时应优先考虑接收方的软件版本，若对方使用较新的Altium Designer，建议使用原生格式；若对方使用第三方软件，建议导出为通用的Protel格式或文本格式,并附带引脚定义说明。

生成网络表后常见问题的排查与解决

即使按照标准流程操作，有时生成的网络表仍可能出现异常，了解常见问题的成因及解决方法,能大幅提高设计效率。

网络表为空或无连接

这是新手最常遇到的问题,原因通常包括：

• 未放置元件：原理图中只有连线,没有元件符号。
• 网络标签未连接：虽然放置了网络标签,但未与导线或引脚正确连接。
• 电气属性错误：元件引脚的电气类型（如Input、Output、Passive）设置错误,导致ERC报错并阻止生成。

网络表与原理图不一致

当修改了原理图但未重新生成网络表时,PCB中的网络表可能过时。

• 解决方案：每次修改原理图后,必须重新执行ERC检查并更新网络表。
• 版本控制：建议为每个重要的设计版本备份网络表文件,以便追溯。

特殊元件的网络表处理

对于FPGA、BGA等复杂封装元件，其引脚数量众多,手动连接网络标签容易出错。

• 使用总线：利用总线功能批量连接信号,减少重复劳动。
• 检查引脚映射：确保原理图中的引脚编号与PCB封装中的引脚编号一致，若不一致，需在原理图中修改引脚名称,而非PCB封装。

ad10原理图怎么生成网络表的效率优化技巧

为了提高设计效率，除了掌握基本操作外,还可以利用一些高级技巧来优化网络表生成过程。

利用模板标准化设计

建立标准的原理图模板，包含常用的电源符号、地符号、网络标签样式等，这样可以减少重复设置,确保每个项目生成的网络表格式一致。

自动化脚本的应用

对于频繁需要生成网络表的项目，可以编写简单的脚本或使用AD的宏功能，自动化执行ERC检查和网络表生成步骤，虽然AD10的脚本支持有限，但通过外部工具辅助,仍可实现一定程度的自动化。

定期备份与版本管理

网络表是设计过程中的关键中间文件，建议定期备份，使用版本控制系统（如Git）管理原理图和PCB文件，可以方便地回溯历史版本,避免因误操作导致的数据丢失。

Q&A：关于ad10原理图怎么生成网络表的常见疑问

ad10原理图怎么生成网络表时出现“未连接的电源引脚”警告怎么办？

这通常是因为原理图中放置了电源符号（如VCC、GND），但未将其与元件的电源引脚正确连接，解决方法是检查所有元件的电源引脚，确保它们通过导线或网络标签与电源符号相连，若某些引脚确实不需要连接，可在ERC设置中将其忽略。

ad10原理图怎么生成网络表后，PCB中缺少某些元件？

这可能是因为元件在原理图中被隐藏，或者ERC检查发现了严重错误导致生成中断，检查原理图中是否所有元件都可见且未被禁用，重新运行ERC，解决所有错误后再次生成网络表，若问题依旧，检查PCB封装库中是否缺少对应元件的封装。

ad10原理图怎么生成网络表以支持多项目并行开发？

在多项目并行开发中，建议采用层次化原理图设计，将每个子项目独立为一个子图，每个子图独立生成网络表，最后由主设计师汇总，这种方式不仅便于并行开发，还能有效避免网络冲突，使用统一的网络标签命名规范，确保各子项目间的信号连接准确无误。
