服务器主机开机排线接线图_配置开机向导

在装机组服务器主机时，正确连接开机排线和配置开机向导是确保系统正常启动和运行的重要步骤，以下是详细步骤和要点：

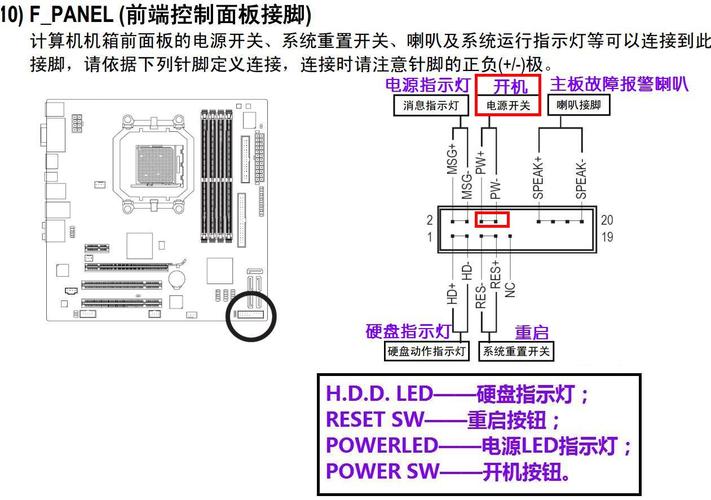

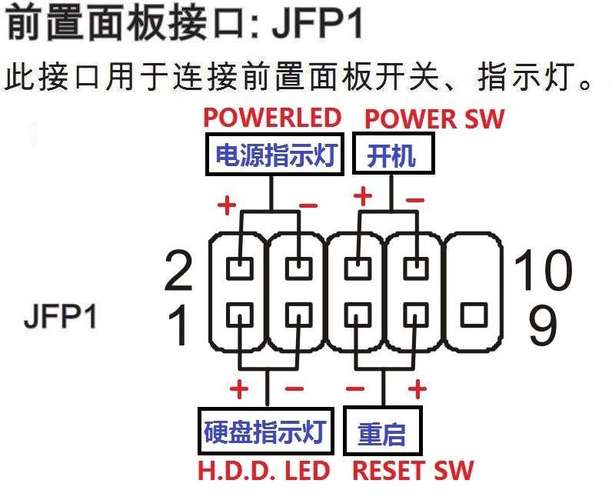

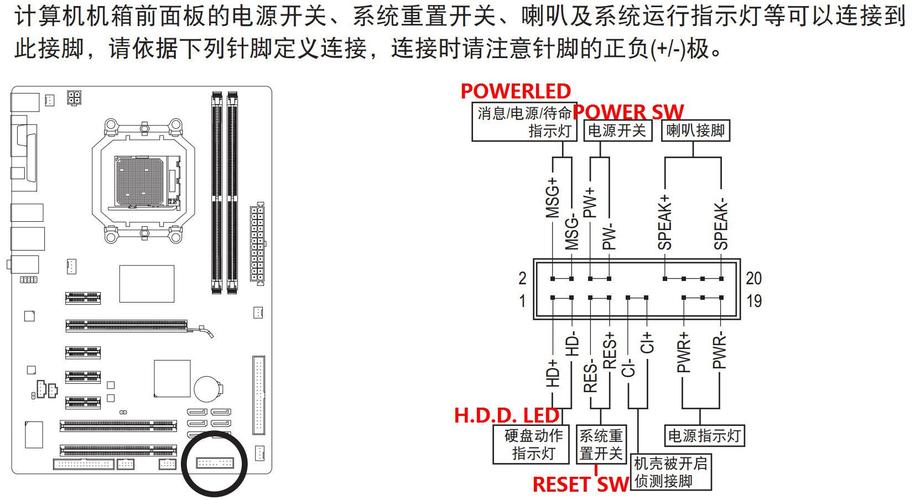

服务器主机开机排线接线图：

1、主板跳线接口识别：

通常主板周围会有一排跳线接口，用于连接机箱前面的各种指示灯和开关。

每个接口都有标识，如PWR_LED（电源指示灯）、HDD_LED（硬盘指示灯）、RESET（重启开关）、PWR_BTN（电源开关）等。

2、区分正负极：

大部分跳线都需要区分正负极，通常在跳线接口下方有标识，左边是正极（+），右边是负极（）。

3、连接机箱连线：

将机箱前面板的连线根据上述标识对应插入主板的跳线接口中。

将Power LED的跳线插入PWR_LED接口，注意正负极不要插反。

4、开关接针示例：

如果是9针的插针，根据主板标识插入对应的跳线，注意有些主板的开关标识可能有所不同，如Power SW、PW、PWR等，都代表电源开关。

5、其他接口连接：

F_AUDIO：前置耳机与麦克风的接口。

SPDIF_O：数字同轴音屏接口。

SYS_FAN（或CHA_FAN）：系统散热风扇插口，接入机箱风扇。

COM_A：串行通讯接口。

USB20_1/2：USB 2.0传输接口。

CLR_CMOS_BT：清理CMOS的相关数据，俗称“清BIOS”。

配置开机向导：

1、进入开机向导：

长按电源键开机，设备会进入欢迎页面，选择系统语言后点击开始启用。

2、设置区域和快速设置：

选择对应区域，进行快速设置，如同步旧设备的账号、网络等设置项，可通过开启蓝牙进行传输或手动设置。

3、协议与声明：

阅读并同意最终用户许可协议和各项基础服务声明。

4、数据与隐私：

仔细阅读数据与隐私详情，了解并保护个人信息。

5、SIM卡和网络连接：

插入SIM卡并正确连接WLAN网络，也可以选择跳过此步骤。

6、自定义开机向导：

如果需要实现特定业务的Android开机向导，可以通过修改Provision的代码或使用运行时资源替换（RRO）机制来定制。

7、初始化配置导航：

对于某些设备，首次登录时会弹出初始化配置导航，需要设置业务系统和操作系统账号密码。

通过上述步骤，可以确保服务器主机的正常启动和基本配置，需要注意的是，不同品牌和型号的服务器主板可能会有一些差异，因此在操作前应仔细阅读主板手册和相关文档，以确保正确连接和配置，配置开机向导时，要注意数据的备份和恢复，以免在配置过程中丢失重要信息。
