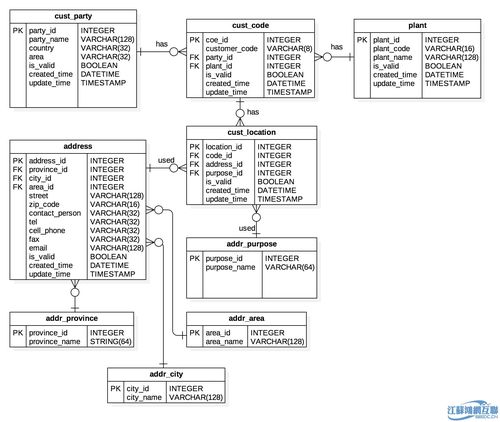

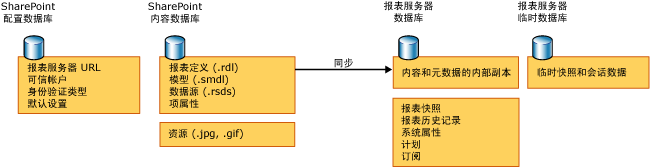

服务器和数据库的关系图，又称实体关系图(ERD)，是一种强大的数据建模工具，它使用一组特定的符号（如形状和箭头）来描述系统中的实体及其之间的关系，这种图表让人们能够可视化地理解不同实体如何在应用程序或数据库中相互关联，是设计新系统或分析现有系统时不可或缺的部分，实体关系图的具体阐述如下：
1、实体 (Entity)：
实体是ERD中的基本构建块，代表数据库中的名词，例如人、地址或事件。
在ERD中，实体通常用矩形表示，矩形内标注实体的名称。
每个实体包含一个或多个属性，对应于数据库表中的列。
2、属性 (Attribute)：
属性定义了实体的特性，如员工的姓名、性别和工资等。
在ERD中，属性通常列在实体下方或内部。
属性对应于数据库表的字段，每个字段都有自己的名称和数据类型。
3、关系 (Relationship)：
关系展示了实体之间的连接方式，定义了实体间的数据交互规则。

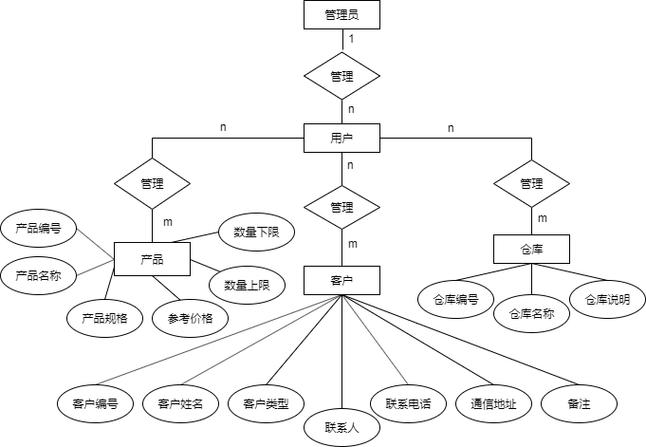

ERD使用菱形来表示关系，并附有描述关系性质的文字。
关系可以是一对一、一对多或多对多，这决定了数据库中表之间的关联方式。
4、主键 (Primary Key)：
主键是实体中用来唯一标识每一条记录的属性，如员工编号。
在ERD中，主键属性通常会被特别标记或加粗表示。
5、外键 (Foreign Key)：
外键是一个实体中的属性，它是另一个实体的主键，这创建了一个链接，使得两个实体间的数据能够相关联。
在ERD中，外键可能会通过特殊的符号或线条连接到相关实体的主键上。
6、实体集：
实体集是同类实体的集合。
实体关系图（ERD）不仅为数据库设计提供了蓝图，还促进了开发团队之间的沟通，降低了设计错误的风险，提高了开发效率，通过可视化的方式，ERD帮助开发者和分析师更好地理解即将开发的系统结构，以及数据库中存储的数据之间的关系。
