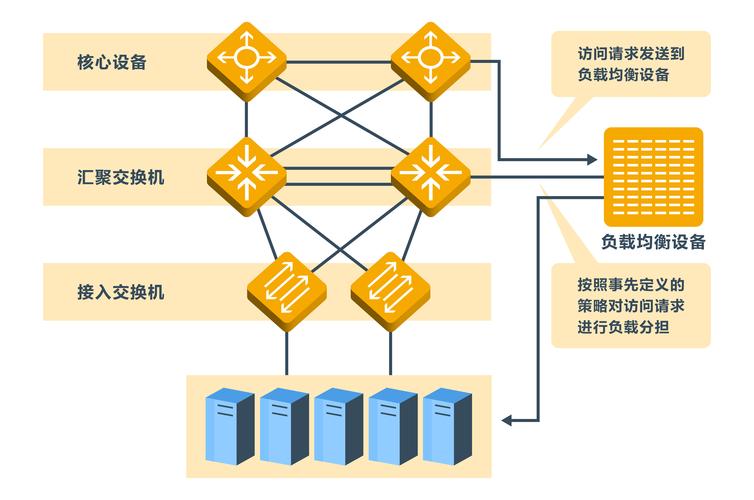

1、入网流量路径概述

当客户端发起请求时,流量首先到达负载均衡器,该设备根据配置的分配策略将请求转发至后端服务器集群,此过程涉及的主要组件包括LVS集群和Nginx节点,它们共同完成请求的接收与初步分发。
2、出网流量路径说明
后端服务器处理完请求后,需将响应数据返回给客户端,响应数据沿原路返回,即通过内网送回至负载均衡器,再由负载均衡器通过公网返回给客户端,这一机制确保了请求与响应的一致性和连贯性。

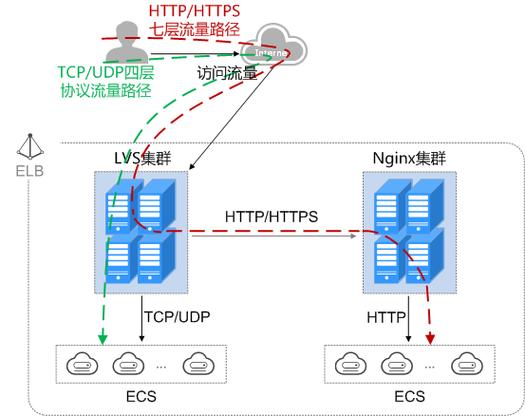

3、四层协议下的入网流量处理
对于基于TCP/UDP的四层协议,ELB使用LVS集群进行请求的接收和转发,LVS节点依据当前网络状况和服务器性能指标,智能选择最合适的服务器进行请求分发,实现高效的负载均衡。
4、七层协议下的入网流量处理
在处理HTTP/HTTPS等七层协议时,ELB首先通过LVS集群进行初步请求分发至Nginx节点,Nginx节点负责进一步的请求分配、证书验证及数据解密,确保安全准确地将请求送达最终的后端服务器。
5、出网流量的路由机制

出网流量的处理遵循“请求从哪进,响应从哪出”的原则,这意味着无论请求是通过直接连接还是经过多层转发到达,其响应总是通过相同的路径返回,确保响应的及时性和正确性。
6、安全性和数据处理
在处理七层协议中的HTTPS流量时,ELB特别注重安全性,在Nginx集群中进行的证书验证和数据包解密操作是保障数据传输安全的关键步骤,防止数据在传输过程中被截取或篡改。
弹性负载均衡网络流量路径涉及到多个层次的技术处理,从入网到出网,每一步都精心设计以确保高效率和高安全性,这种设计不仅满足了现代网络应用对可扩展性的需求,同时也提供了强大的故障容错能力。
相关问题与解答:
Q1: 为什么ELB需要通过内网返回响应给客户端?
A1: 使用内网返回响应可以提高网络的安全性和效率,内网传输减少了公网的暴露,降低了外部攻击的风险,内网通常具有更高的传输速度和更低的延迟,这有助于提高整体的服务响应速度。
Q2: 在ELB系统中,LVS集群和Nginx集群分别承担什么角色?

A2: 在ELB系统中,LVS集群主要负责接收来自公网的请求并进行初步分发,支持大规模的请求处理,而Nginx集群则进一步处理七层协议下的复杂任务,如SSL终止、请求的详细路由及应用层负载均衡,确保请求能够安全且准确地到达后端服务器。
