DSP SCI通信中的SSM（Serial Synchronous/Serial Communications Interface）是数字信号处理器中的一种重要的串行通信接口模块，下面将深入探索这一模块的详细情况：
1、SCI模块的基本原理
接口和波特率：SCI模块通过两个外部引脚SCITXD和SCIRXD进行数据的发送和接收，支持64K种不同的波特率设置，这使得DSP能与众多不同类型的设备进行通信。
数据格式：SCI支持多种数据格式，包括1个开始位、可变长度的数据位（1至8位）、可选的奇偶校验位以及一个或两个停止位，提供灵活的数据包装方式满足不同的通信需求。
错误检测：SCI具备奇偶校验、超载、组帧和中断检测等四种错误检测标志，确保数据传输的可靠性和准确性。
2、SCI在DSP中的应用
双缓冲功能：SCI模块拥有双缓冲接收和发送功能，这可以有效地提高数据处理的效率和系统的运行稳定性。
多处理器唤醒模式：SCI支持空闲线路和地址位两种唤醒多处理器模式，适用于复杂的多处理器系统中，实现高效的数据通信。
全双工与半双工：根据实际需要，SCI可以进行全双工或半双工运行，增加了模块的使用灵活性。
3、配置和编程
波特率设置：在实际应用中，如调试TMS320F2812的SCI异步串口通讯时，波特率设置为115200bps，每包数据传输8个字节，体现了高速数据传输的需求。

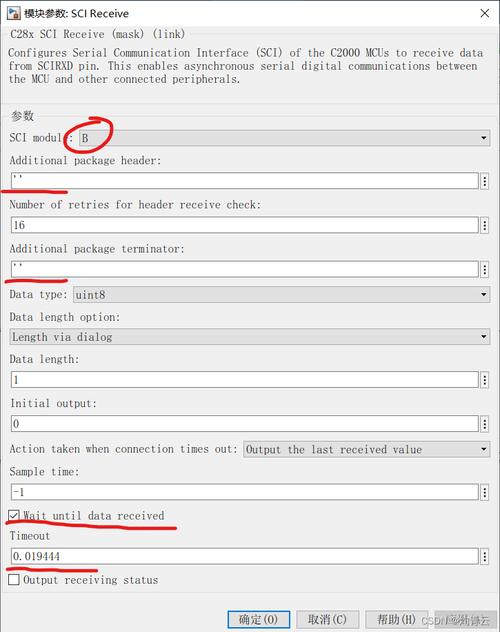

参数配置：SCI模块提供了高度灵活的配置选项，可以根据不同的串口通信需求来设置波特率、数据位、停止位、校验位等参数。
4、资源优化策略
FIFO中断方式：为了节省DSP资源开销，在一块DSP用于传输数据，另一块用于接收数据的设置中，可采用FIFO中断的方式进行数据传输，这有助于高效管理DSP的处理能力。
GPIO多路复用技术：当面临DSP系统SCI通信接口资源不足的问题时，可以使用DSP的GPIO多路复用器控制ADG734开关，模拟分时复用DSP串行通信SCI口，以此扩展通信能力。
5、软件实现与数据通信
初始化与数据发送：通过编写代码实现SCI模块的初始化，并完成向串口发送数据的功能，可以将标准库的输出函数重定向到串口SCI上，从而实现通过类似于标准库的printf函数的格式化字符串向串口SCI发送数据。
在了解以上内容后，以下还有一些值得注意的事项：
注意事项：在进行SCI通信配置时，确保通信双方的设备参数一致，以防数据丢失或错误。
考虑因素：评估通信环境是否存在噪声干扰，如有干扰可能需采用错误检测和校正机制。
选择建议：针对特定应用选择合适的SCI工作模式，比如全双工或半双工，以最大化通信效率。
具体例子：在网络通信中，合理配置SCI参数，可以有效减少数据传输冲突和误码率。
归纳而言，DSP SSM是一个功能强大且灵活的串行通信接口模块，它不仅支持多样的通信配置，还为数据传输提供了可靠的错误检测机制，在设计DSP通信系统时，合理配置和使用SSM能够显著提升系统的整体性能和稳定性。
