服务器机柜大样图包含哪些关键尺寸和部件？

服务器机柜作为数据中心和网络机房的核心基础设施，其设计与细节直接影响设备的运行稳定性、可维护性和空间利用率，以下从结构组成、关键参数、安装规范及材质要求等方面,详细解析服务器机柜的大样设计。

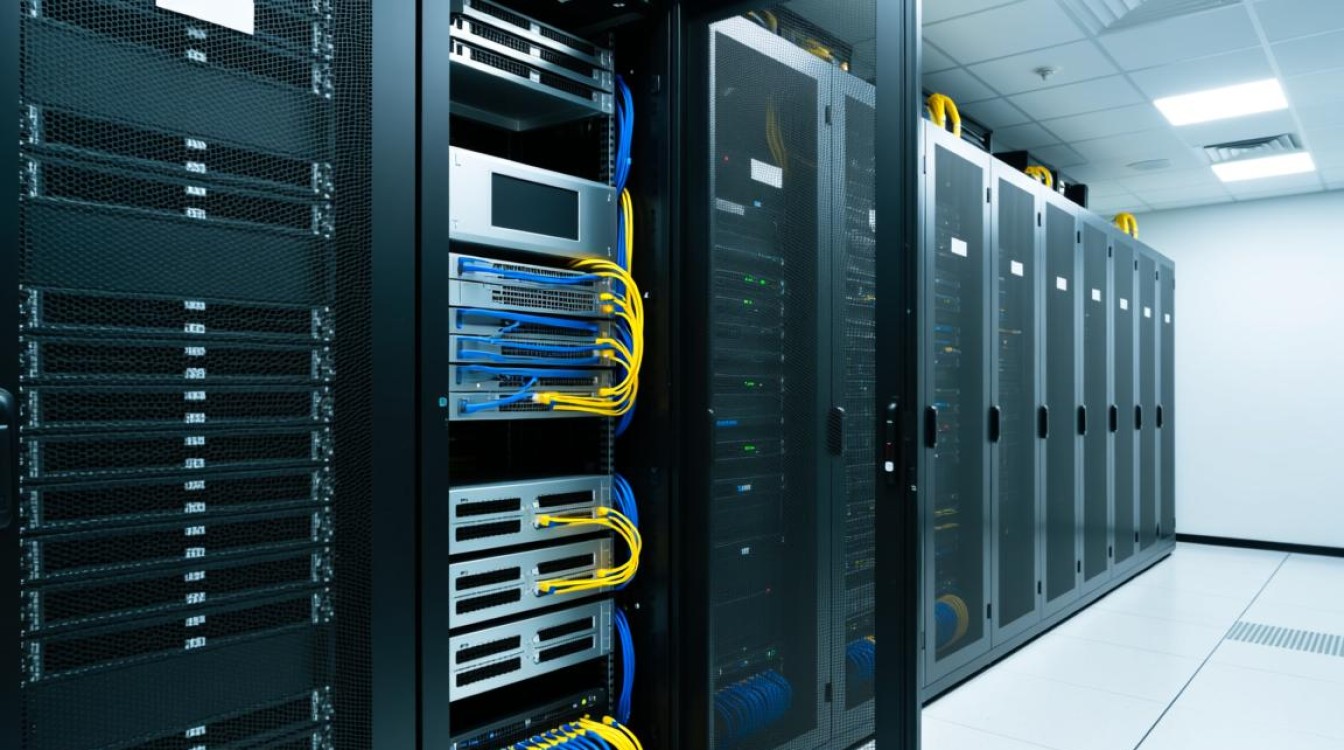

结构组成与功能模块

服务器机柜主要由柜体、配件及附件系统构成，柜体部分包括立柱、横梁、前后门及侧板，其中立柱采用方管或C型钢结构，通过螺丝与横梁连接形成稳定框架，设备安装通过立柱上的方孔或螺孔实现水平调节，前后门通常为网孔门（通风率≥60%）或钢化玻璃门，兼顾散热与观察需求，内部配件包括安装导轨、电源分配单元（PDU）、理线环及风扇模块，其中导轨需支持前后调节，适配不同深度设备；PDU需配置多个国标或IEC插座,并具备过载保护功能。

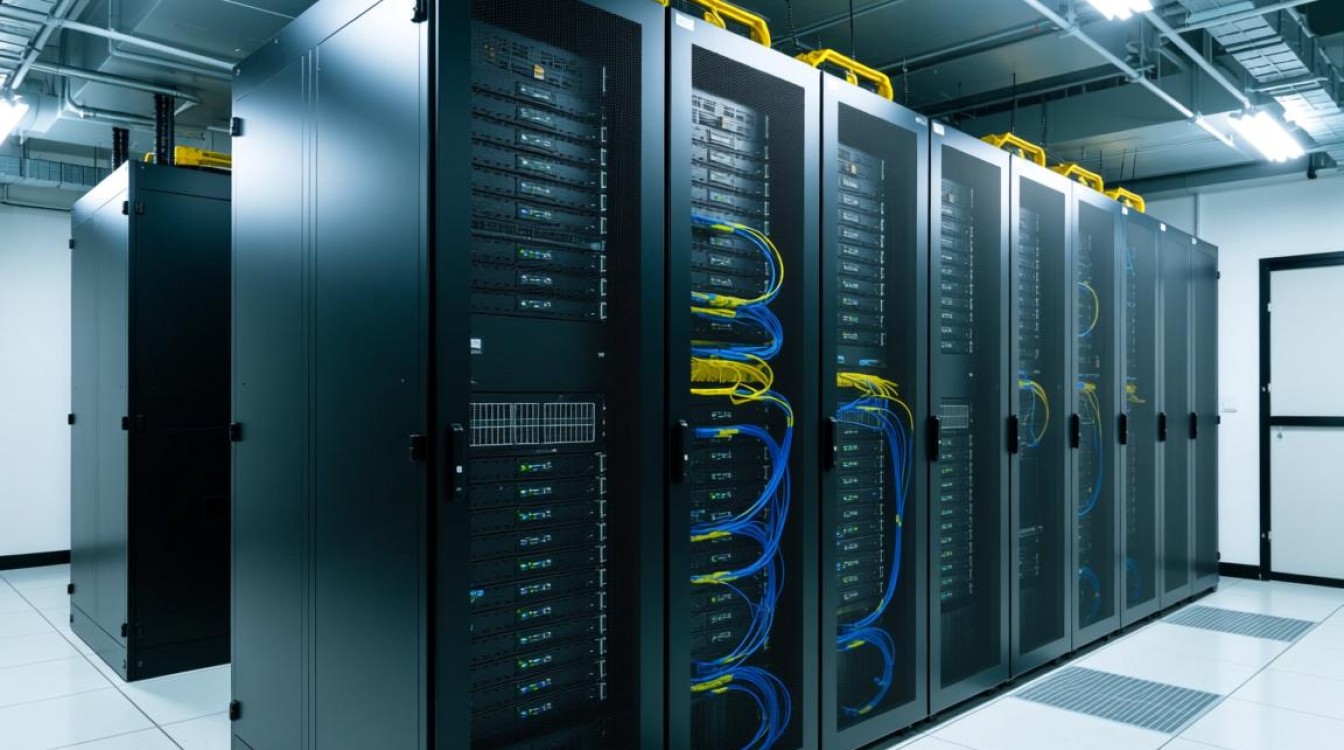

关键参数设计要点

1. 尺寸规格：常见机柜高度为42U（约1860mm），深度为800-1200mm，宽度为600mm或800mm，需根据设备尺寸合理选择，避免空间浪费。
2. 承重能力：立柱及层板需满足静载≥1000kg，动载≥500kg的要求，底部通常配备可调节脚杯，适应地面不平整情况。
3. 散热设计：通过网孔门、风扇模块（转速可调）及风道优化，确保机柜内温升≤5℃，建议每机柜配置2-4个冗余风扇。
4. 防护等级：室内机柜一般达到IP20标准，防尘防固体异物；户外或特殊环境需选用IP55以上等级,并配合密封条使用。

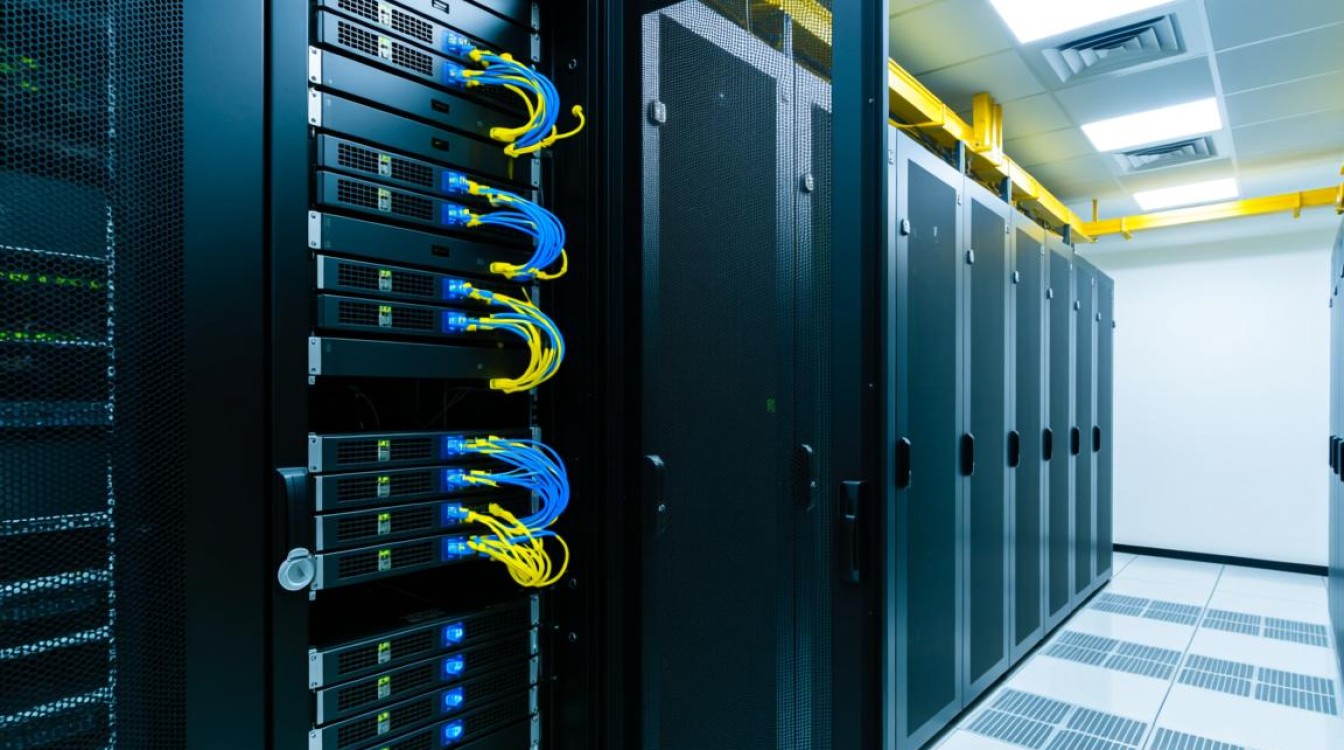

安装与布局规范

1. 设备安装顺序：遵循“重下轻上、冷热通道分离”原则，将交换机、路由器等高功耗设备安装在机柜下部，服务器等设备上部预留散热空间。
2. 线缆管理：采用垂直理线环和水平理线槽，将电源线与数据线分两侧布放，弯曲半径≥4倍线缆外径，避免信号干扰。
3. 接地系统：机柜需配置专用接地铜排，接地电阻≤0.1Ω，并与机房接地母线可靠连接,防止静电积累。

材质与工艺要求

柜体材质多为优质冷轧钢板，表面经酸洗磷化后静电喷塑处理，厚度≥1.5mm，确保结构强度与防腐蚀性能，门板采用加强筋设计，避免变形；配件需选用304不锈钢或铝合金材质,延长使用寿命。

服务器机柜关键参数参考表

参数项	标准要求	备注说明
高度	18U-42U（可定制）	1U=44.45mm
承重	静载≥1000kg，动载≥500kg	需做承重测试
散热风量	≥2000m³/h（配4个风扇）	根据设备功耗调整风扇数量
材质厚度	立柱≥2.0mm，层板≥1.5mm	表面处理：静电喷塑

FAQs

Q1：服务器机柜的U是什么单位，如何计算所需U数？
A1：U（Unit）是标准机柜的高度单位，1U=44.45mm，计算U数时，需将所有设备高度相加（如服务器2U、交换机1U），并预留20%的扩展空间，例如总设备高度为10U,建议选用12U以上机柜。

Q2：如何优化机柜内的散热效率？
A2：可通过以下方式提升散热：①采用冷热通道隔离设计，使用盲板封闭未安装空间；②配置智能调速风扇，根据温度自动调节风量；③高发热设备（如GPU服务器）单独分区,并优先部署在机柜下部冷空气入口处。
