浮栅存储原理_技术原理

浮栅存储原理是一种非易失性存储器的存储机制，通过在浮栅中储存电荷来表示信息状态“0”和“1”，利用浮栅MOS晶体管的阈值电压变化来实现数据的写入、读取和擦除操作。

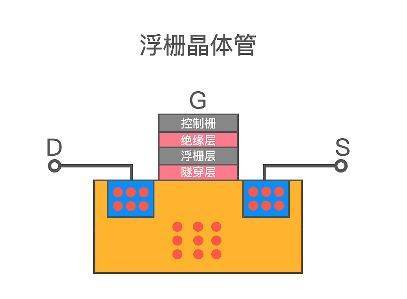

浮栅存储器的核心结构包括控制栅、浮栅、源极和漏极，浮栅被绝缘层包裹，可以储存电荷，而控制栅则用于控制浮栅中的电荷状态，这种特殊的结构使得浮栅存储器具有非易失性的特点，即在断电后仍然能够保持数据不丢失。

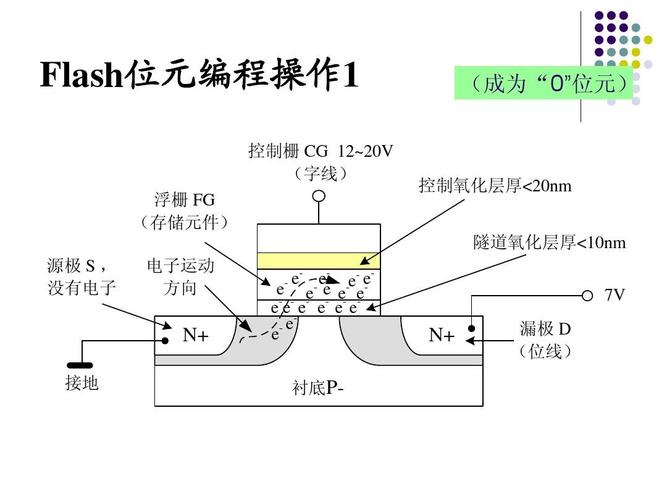

在写入数据时，通过给控制栅加上高电压，同时将源极和漏极置于相对较低的电压，利用电场作用将电子注入到浮栅中，改变其电荷状态，这样，浮栅带有负电荷时表示数据“1”，而无电荷时表示数据“0”，读取数据时，给控制栅加上适度电压，根据浮栅中的电荷状态判断源极和漏极是否导通，从而识别存储的是“1”还是“0”，擦除数据则是通过相反的电压配置，从浮栅中抽出电子，恢复其无电荷状态。

浮栅存储器的工作原理涉及到两种物理效应：热电子注入和福勒诺德海姆隧穿，热电子注入是在高电压下，沟道中的电子加速获得能量并注入到浮栅中，这使浮栅带负电荷，表示数据“1”，而福勒诺德海姆隧穿是在高电场作用下，浮栅中的电子通过量子隧穿效应返回沟道中，使浮栅失去电荷，表示数据“0”。

通过控制浮栅中的电荷状态，可以有效实现数据的长时间保存、反复读写以及高密度存储，这些特点使得浮栅存储器在闪存、EEPROM等设备中得到广泛应用，并在电子产品中发挥着重要作用。
