CAD对象一编辑就报错，到底是怎么回事怎么解决？

常见原因深度剖析

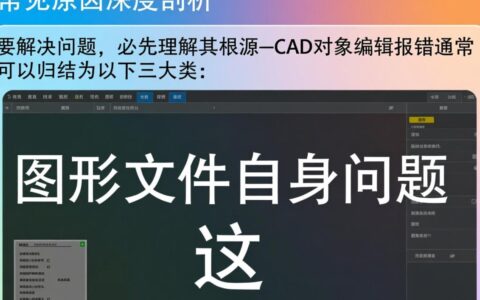

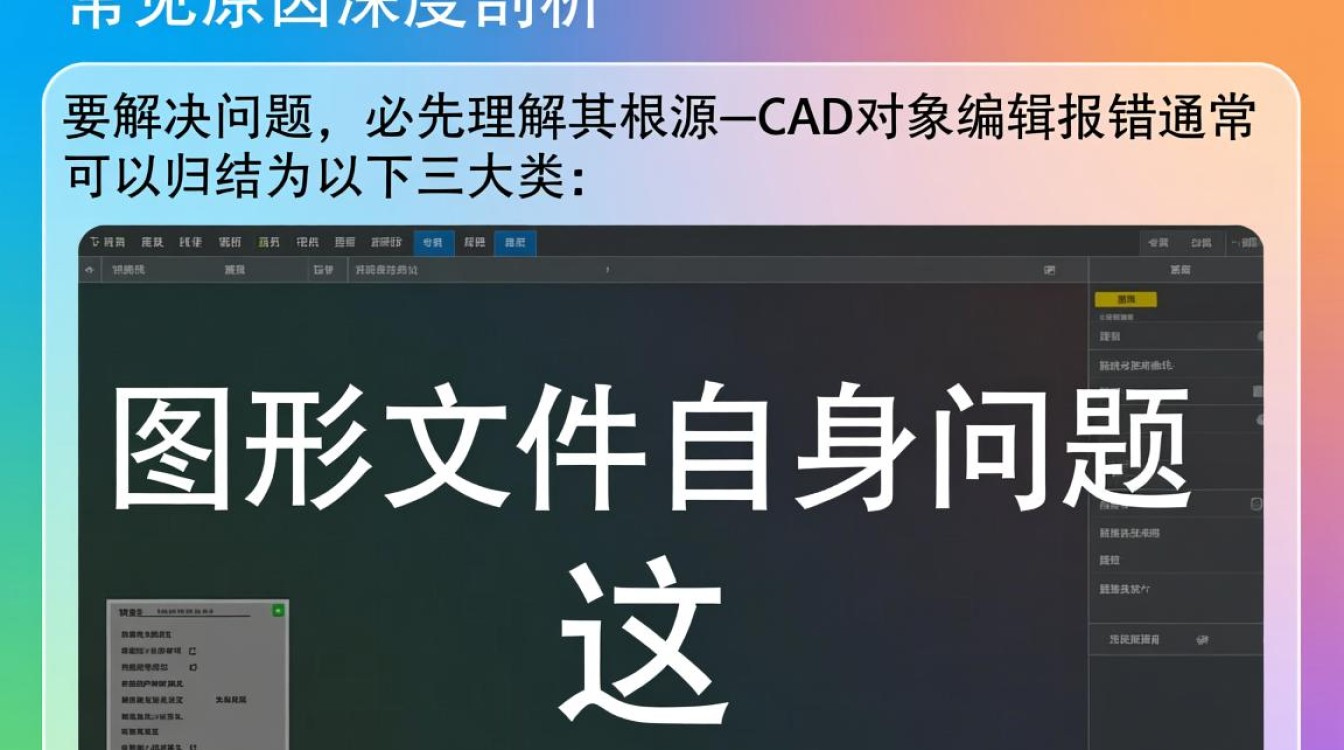

要解决问题，必先理解其根源,CAD对象编辑报错通常可以归结为以下三大类：

图形文件自身问题
这是最常见的原因之一，一个存在“内伤”的图纸文件,在编辑特定对象时极易触发错误。

• 文件损坏： 非正常关闭程序（如断电、蓝屏）、病毒感染或网络传输过程中的数据丢包,都可能导致DWG文件内部结构损坏。
• 版本兼容性： 使用高版本CAD保存的文件，在低版本软件中打开并编辑时,可能因无法识别新特性而报错。
• 图形冗余： 图纸中存在大量未使用的图层、文字样式、标注样式、图块定义等“垃圾”数据,增加了文件的不稳定性。

编辑对象的特殊性
并非所有对象都“一视同仁”，某些特殊或复杂的对象天生就是“麻烦制造者”。

• 复杂实体： 如包含大量约束的动态块、经过复杂布尔运算的三维实体、或由第三方程序创建的自定义对象。
• 代理对象： 当图纸中包含由其他专业软件（如Civil 3D, Revit）创建的对象，而当前CAD环境又缺少相应的“对象启用器”时，这些对象会以代理对象的形式存在,通常无法被编辑。
• 对象状态异常： 对象所在的图层被锁定、冻结或关闭，或者对象本身处于“代理”状态,都会导致编辑失败。

软件环境与设置冲突
CAD软件的运行环境也直接影响其稳定性。

• 插件冲突： 安装的第三方插件或CAD自带的一些工具（如Express Tools）可能与当前CAD版本或系统存在兼容性冲突。
• 系统变量设置不当： 某些关键系统变量（如PICKFIRST、GRIPS）被错误修改,会影响对象的选择和夹点编辑。
• 显示驱动问题： 显卡驱动程序过旧或与CAD的图形加速功能不兼容，常常导致显示异常,并伴随编辑操作卡顿或报错。

---

系统性排查与解决方案

面对报错，应遵循由简到繁、由内到外的原则进行排查。

基础排查步骤：

• 修复文件： 在命令行输入AUDIT，选择“是”修复所有检测到的错误，如果问题依旧，尝试使用RECOVER命令修复文件。
• 清理文件： 使用PURGE命令，勾选所有选项,彻底清理图纸中的冗余数据。
• 检查图层状态： 确认目标对象所在图层未被锁定或冻结。
• 隔离测试： 使用WBLOCK命令，将问题对象单独写成一个新块文件，然后在新文件中尝试编辑，若成功，说明原文件环境有问题；若失败,则问题出在对象本身。

高级解决方案与问题对照表：

问题现象	可能原因	推荐解决方案
所有编辑操作均异常缓慢或报错	显示驱动问题、图形文件损坏	更新显卡驱动；2. 在CAD选项中切换图形加速性能（如从“高性能”切换到“中等性能”）；3. 使用RECOVER修复。
编辑特定图块时出错	图块内部损坏、存在代理对象、比例不一	在图块编辑器（BEDIT）内检查；2. 使用WBLOCK将图块重新写成新文件；3. 检查并统一图块的X/Y/Z比例。
安装某插件后开始频繁报错	插件与CAD或其它插件冲突	在命令行输入APPLOAD，卸载可疑插件；2. 以安全模式启动CAD（按住Shift键双击图标），看问题是否复现。
提示“此图形中存在代理对象”	缺少Object Enabler	尝试安装创建该对象的专业软件或其对应的Object Enabler；2. 若无法编辑，避免直接修改，或联系原设计者获取可编辑版本。

---

预防性措施与最佳实践

• 定期保存与备份： 养成定时按Ctrl+S的习惯，并启用自动备份功能（.bak和.sv$文件）。
• 保持文件整洁： 定期使用PURGE和AUDIT命令维护图纸健康。
• 谨慎安装插件： 从可信来源获取插件,安装前确认其与CAD版本的兼容性。
• 规范图层管理： 合理规划图层，避免将所有对象置于“0”层或 Defpoints 层。

---

相关问答FAQs

Q1: 为什么我的图块无法使用EXPLODE（分解）命令？
A1: 图块无法分解通常有以下几个原因：1. 比例不一致： 图块在X、Y、Z三个方向上的插入比例不相同，2. 匿名块： 某些由系统自动生成的匿名块（如标注、填充图案的一部分）无法分解，3. 外部参照绑定： 从外部参照绑定进来的图块可能带有特殊属性，无法直接分解，4. 被锁定： 图块本身或其所在图层被锁定，解决方法包括：检查并统一图块比例、使用BEDIT进入块编辑器进行修改、或尝试使用XREF命令管理外部参照。

Q2: CAD提示“此图形中存在代理对象”是什么意思？如何处理？
A2: “代理对象”是当你的CAD图纸中包含了由其他Autodesk应用程序（如Civil 3D, Revit, AutoCAD Architecture等）创建的自定义对象，而你的当前CAD环境又没有安装相应的“对象启用器”来识别和编辑它们时，系统用来显示这些对象的占位符，处理方法：首选方案是安装创建这些对象的软件或其免费的Object Enabler，这样就能正常显示和编辑，如果无法安装，你可以选择将代理对象显示为边界框，以减少对性能的影响，但通常无法对其进行实质性编辑，最好的预防措施是在与外部协作时,尽量使用通用格式或要求对方将自定义对象分解为基本CAD图元。
