如何科学摆放机柜服务器，兼顾散热与后期维护？

机柜服务器的摆放并非简单的物理堆叠，而是一项集规划、工程与管理于一体的系统性工作，一个科学合理的机柜布局，不仅能确保服务器系统稳定高效运行，更能显著提升运维效率、降低能耗成本，并为未来的扩展预留充足空间，深入理解并实践机柜服务器摆放的核心原则与最佳实践,是每一位数据中心和IT运维人员的必修课。

摆放前的周密规划

在将第一台服务器装入机柜之前，详尽的规划是成功的基石,这一阶段的工作决定了后续所有操作的顺畅度与最终效果。

机柜的选择至关重要，标准机柜宽度为19英寸，但深度和高度则有多种规格，深度需考虑服务器本身长度、电源线及数据线的弯曲半径，通常建议600mm-1200mm，高度以“U”为单位（1U=44.45mm），常见的有42U、47U等，需根据设备数量和未来增长预期来选择，应优先选择网孔门通风率高的机柜,以利于散热。

环境评估不可或缺，需要精确评估机柜安放位置的电力供应能力，包括总功率、插座类型、PDU（电源分配单元）的配置以及UPS（不间断电源）的冗余方案，制冷能力是另一个核心指标，要确保机房的空调系统能够带走机柜满载运行时产生的总热量，要为机柜前后预留出足够的维护空间（通常建议前方不小于800mm，后方不小于600mm）,以保证气流通畅和人员操作。

建立详细的设备清单，列出所有需要装入机柜的设备，包括服务器、交换机、路由器、存储设备、KVM切换器等，并记录下它们的尺寸（占用U数）、重量、功耗及接口类型,这份清单将是后续布局设计的直接依据。

机柜内部布局的核心原则

机柜内部的设备布局，直接关系到散热、供电、维护和信号传输的效率，遵循以下核心原则，是构建一个健康、高效运行环境的关键。

承重与重心：重下轻上，稳定第一
最基本的原则是将最重的设备（如服务器、磁盘阵列）安装在机柜的底部，较轻的设备（如交换机、配线架）安装在顶部，这样做可以最大限度地降低机柜的整体重心，增强其稳定性，防止因头重脚轻而发生倾倒风险,尤其是在地震多发区域或机柜未完全固定的情况下。

散热与风道：规划气流，杜绝热点

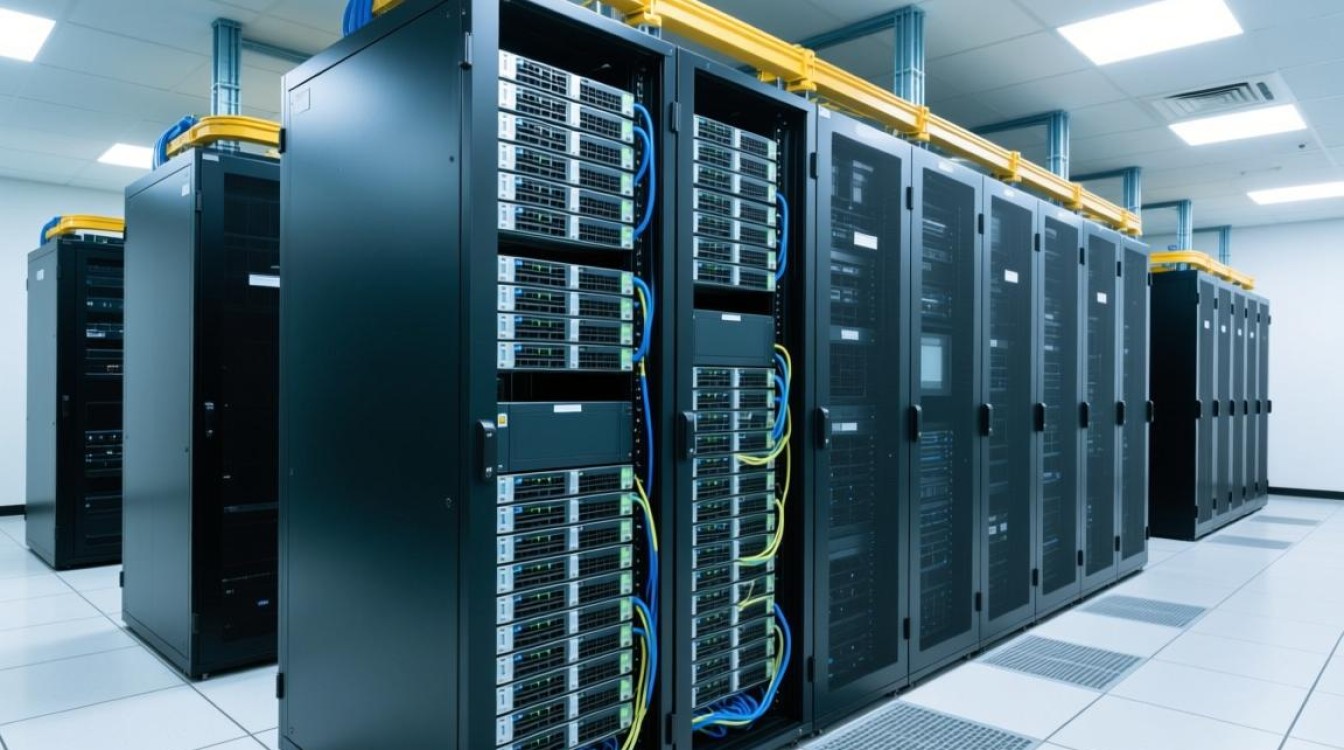

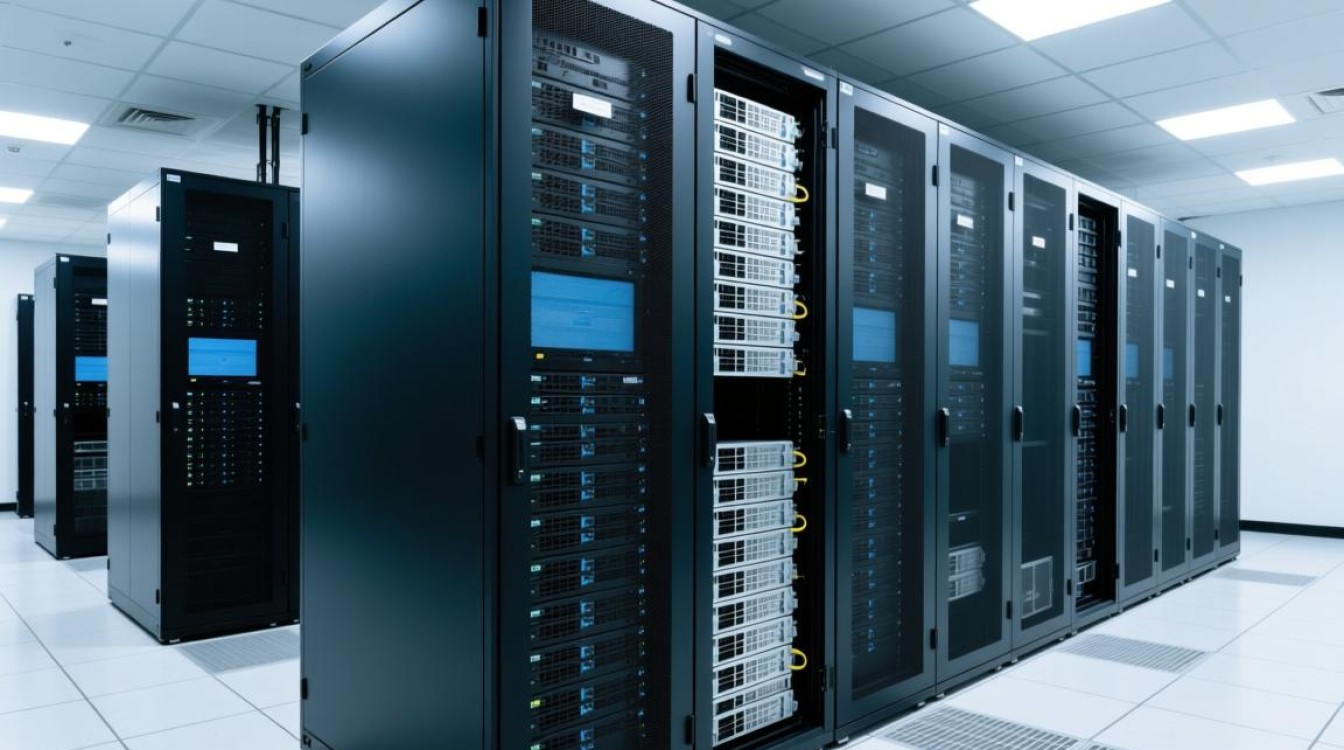

服务器是产热大户，散热是机柜布局的重中之重，现代数据中心普遍采用“冷热通道”布局，机柜应面对面、背对背排列，形成冷空气的“冷通道”和热空气排出的“热通道”，在机柜内部，所有设备应遵循统一的气流方向，通常是“前进后出”，即冷空气从机柜前方吸入，经过设备降温后，由后方排出到热通道，为防止热空气从空余U位回流到前方，必须使用盲板将所有未使用的空间封堵起来，确保冷热空气隔离，避免形成局部热点,影响设备寿命。

电源分配与管理：负载均衡，冗余保障
PDU的安装位置通常在机柜的顶部或底部，便于接线，对于配备双电源的服务器，应将两个电源插头分别连接到两个不同的PDU上，而这两个PDU最好由不同的UPS或市电回路供电，这样，当一路电源发生故障时，设备仍能从另一路获得电力，从而实现高可用性，在连接设备时，要有意识地将高功耗设备分散到不同的PDU上,避免单个PDU过载。

线缆管理：整齐有序，清晰可辨
杂乱的线缆不仅严重影响美观，更会阻碍气流通畅，增加故障排查的难度，应使用理线架、水平/垂直理线槽、魔术贴束线带等工具对电源线、网线、光纤进行分类和捆扎，所有线缆都应留有适当的冗余长度，以方便设备维护时的插拔，但也不宜过长，以免在机柜内造成混乱，为每根线缆打上清晰、永久的标签,是提升运维效率的绝佳实践。

最佳实践与常见误区小编总结

为了更直观地理解上述原则,下表小编总结了机柜服务器摆放的最佳实践与应避免的常见误区。

原则分类	最佳实践	常见误区
承重布局	将重服务器置于底部，轻交换机放于顶部。	将所有设备随意堆放，导致头重脚轻。
散热风道	遵循前进后出风道，用盲板封堵空U位，构建冷热通道。	设备风向混乱，空U位不封堵，冷热空气混合。
电源管理	双电源设备接不同PDU，负载均衡，实现冗余。	所有设备插在同一个PDU上，存在单点故障风险。
线缆管理	分类捆扎，使用理线工具，贴上清晰标签。	线缆随意缠绕，使用一次性扎带过紧，无标签。
维护扩展	预留1-2U空位，设备间留有散热间隙，方便插拔。	将机柜塞得满满当当，无任何扩展和维护空间。

相关问答FAQs

问题1：机柜中的“U”是什么单位？如何计算？
解答：“U”是表示机架式设备外部尺寸的单位，是Unit的缩写，它规定了服务器的宽度（标准为19英寸，约48.26厘米）和高度，1U的高度精确等于44.45毫米（1.75英寸），设备的“U数”就是指它在机柜中占据的高度单位，一台2U的服务器高度为 2 × 44.45mm = 88.9mm，它会占用机柜垂直方向上的两个“U”空间，一个标准的42U机柜，其内部可用于安装设备的有效高度约为 42 × 44.45mm = 1866.9mm。

问题2：为什么要使用盲板来封堵机柜的空余U位？
解答：使用盲板封堵空余U位是数据中心散热管理中至关重要的一环，其主要目的是防止“热空气回流”，在“冷热通道”架构下，服务器从机柜前方的冷通道吸入冷空气，向后方排出热空气，如果机柜中有未被设备占用的空隙，后方的热空气会通过这些空隙回流到机柜前方的冷通道中，与冷空气混合，导致进入服务器的空气温度升高，降低了散热效率，可能造成设备因过热而降频或宕机，盲板能有效地物理隔离这些空隙，确保冷空气只能通过需要散热的设备，从而维持冷热通道的完整性,优化整个机柜的散热效果。
