CAD无法对边界进行图案填充该怎么办？

在使用AutoCAD进行绘图设计时,图案填充是一项基础且频繁的操作，它能清晰地表达材质、区域划分等设计意图。“无法对边界进行图案填充”或“未找到有效的边界”的提示却常常让设计师感到困扰，这个问题通常并非软件故障，而是源于图形本身存在某些“瑕疵”，本文将系统性地剖析其成因，并提供一套行之有效的解决方案。

问题根源探究：为何填充会失败？

图案填充的本质是在一个完全闭合的区域内部填充图案,任何导致边界不闭合的因素都会导致填充失败，主要原因可归结为以下几类：

1. 边界存在间隙：这是最常见的原因，肉眼看似闭合的边界，在放大后可能存在微小的断点，这些间隙可能由绘图时的误差、打断或修剪操作不当造成。
2. 边界对象重叠或交叉：多条线段在部分区域重叠，或者多段线自身存在交叉，这会让CAD的边界检测算法产生混淆，无法确定唯一的填充区域。
3. 边界未完全闭合：构成边界的多个图元（如直线、圆弧）的端点并未精确连接，存在“悬空”的端点。
4. 边界对象存在Z坐标差异：在三维视图中，即使二维投影看起来是闭合的，但如果构成边界的各个顶点Z坐标值不同，它们就不在同一个平面上，自然无法形成有效的二维填充边界。
5. 复杂的块或外部参照：填充边界位于一个复杂的块内部，或者块的定义本身就存在问题，也可能导致填充失败。

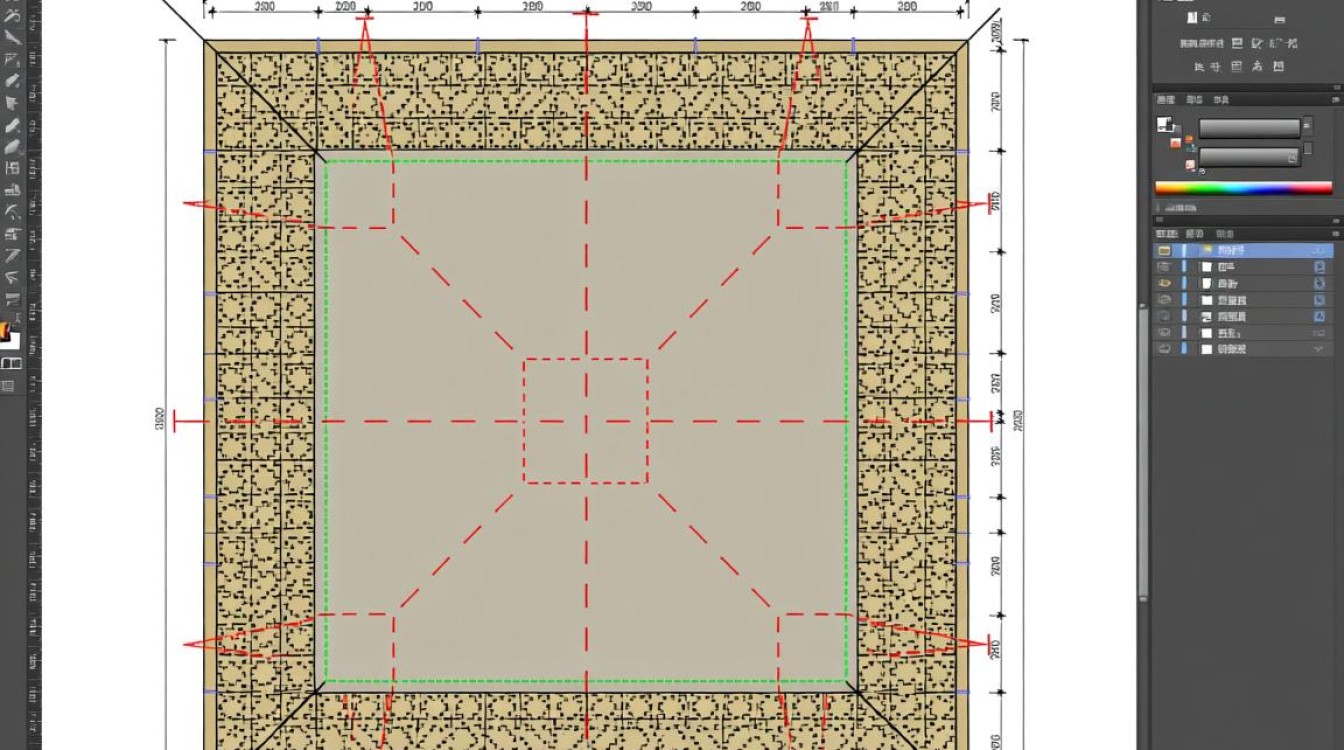

核心解决方案：从修复边界开始

面对填充失败的问题,我们的核心思路是“修复边界，而非强求填充”，以下是几种高效修复边界的方法：

1.
   这是最强大、最推荐的解决方案。BOUNDARY 命令可以根据一个看似闭合的区域，自动生成一个全新的、完全闭合的多段线或面域。

   • 操作步骤：
     1. 在命令行输入 BOUNDARY（或快捷命令 BO），按回车。
     2. 在弹出的“边界创建”对话框中，确保“对象类型”为“多段线”，并点击“拾取点”按钮。
     3. 在你希望填充的封闭区域内任意点击一点。
     4. 如果成功,命令行会提示“已创建X个多段线”，一个全新的、严格闭合的边界已经生成。
     5. 使用 HATCH 命令，选择这个新生成的多段线进行填充。

2.
   如果边界是由多条共线的直线或圆弧组成的，可以使用 JOIN 命令将它们合并为一个单一的对象。



   • 操作步骤：
     1. 输入 JOIN（快捷命令 J），按回车。
     2. 选择所有需要连接的线段或圆弧。
     3. 按回车,它们将被合并为一条多段线。

3.
   PEDIT 命令同样可以将多条直线、圆弧转换为多段线并合并。

   • 操作步骤：
     1. 输入 PEDIT，按回车。
     2. 选择任意一条线段,系统会提示“是否将其转换为多段线？”，选择“是”。
     3. 输入 M（多个），选择所有其他需要合并的线段。
     4. 输入 J（合并），按回车，再输入一个模糊距离（如0），即可将它们合并。

4.
   对于边界重叠的问题，OVERKILL 命令是绝佳的清理工具，它可以删除重复的、重叠的线段，简化图形。

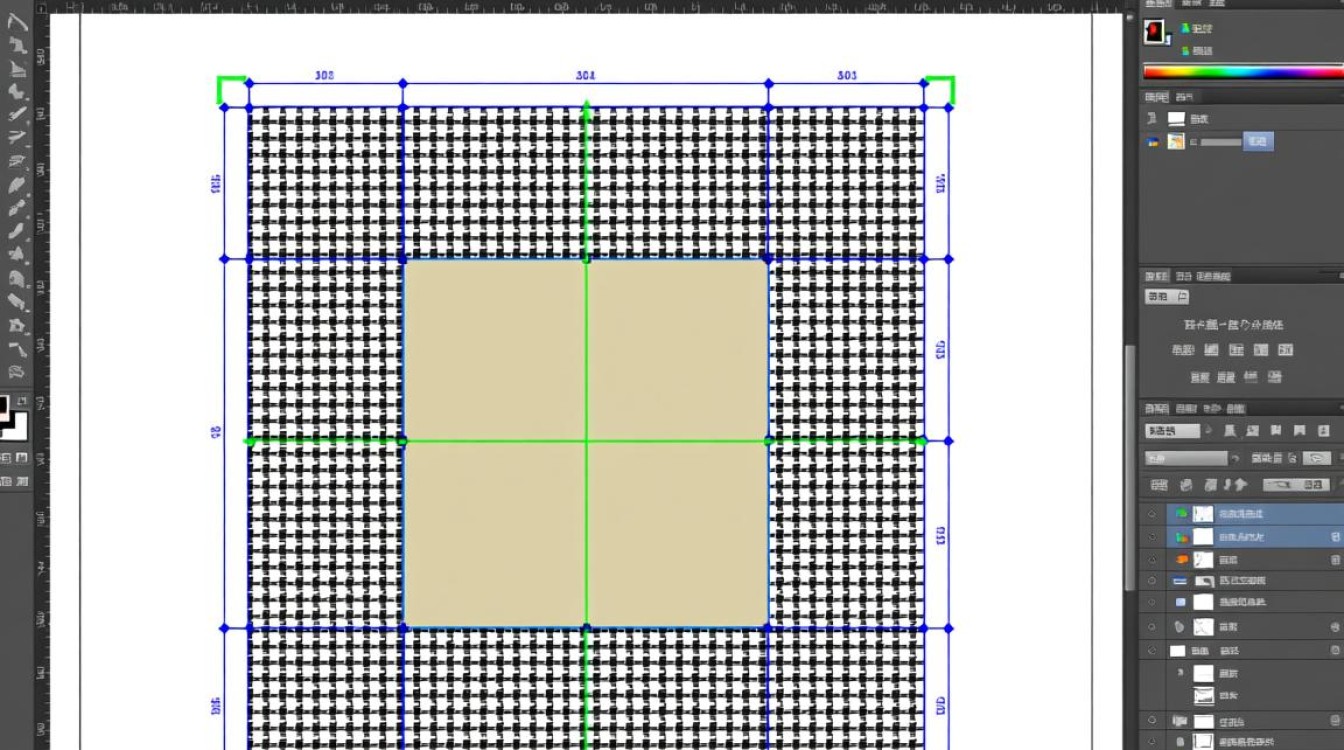

进阶技巧与系统设置

当常规方法无效时,可以尝试以下进阶技巧：

• 设置填充间隙公差 (HPGAPTOL)：这是一个非常实用的系统变量，它允许CAD忽略指定大小的间隙，将其视为闭合。
  • 操作方法：在命令行输入 HPGAPTOL，按回车，然后输入一个数值（如果你的图形单位是毫米，可以输入 5，表示忽略0.5毫米以下的间隙）。

系统变量	功能描述	设置建议
HPGAPTOL	定义一个封闭边界可以忽略的最大间隙。	对于精度要求不高的图形，可设置为 1 到 1 之间，对于精密图纸，建议保持为 0，并手动修复边界。

• 检查并统一Z坐标：输入 FLATTEN 命令，选择所有边界对象，可以将它们的Z坐标全部变为0，确保它们在同一平面上。
• 图形修复：如果整个图形文件都表现出异常，可以尝试使用 AUDIT 命令检查并修复图形数据库中的错误，或使用 RECOVER 命令修复损坏的文件。

小编总结与良好绘图习惯

“无法对边界进行图案填充”的问题，本质上是对绘图严谨性的考验，解决问题的关键在于耐心检查和修复边界的几何完整性，为了从根源上减少此类问题，建议养成以下良好习惯：

• 绘图时尽量使用多段线（PLINE）一次性绘制闭合轮廓。
• 善用对象捕捉（OSNAP），确保端点精确连接。
• 定期使用 PURGE、OVERKILL 等命令清理图形，保持图纸的“健康”。
• 在项目开始前,根据绘图精度需求，合理设置 HPGAPTOL 变量。

---
