PCB画板DRC报错，间距和安全距离规则到底怎么设置才对？

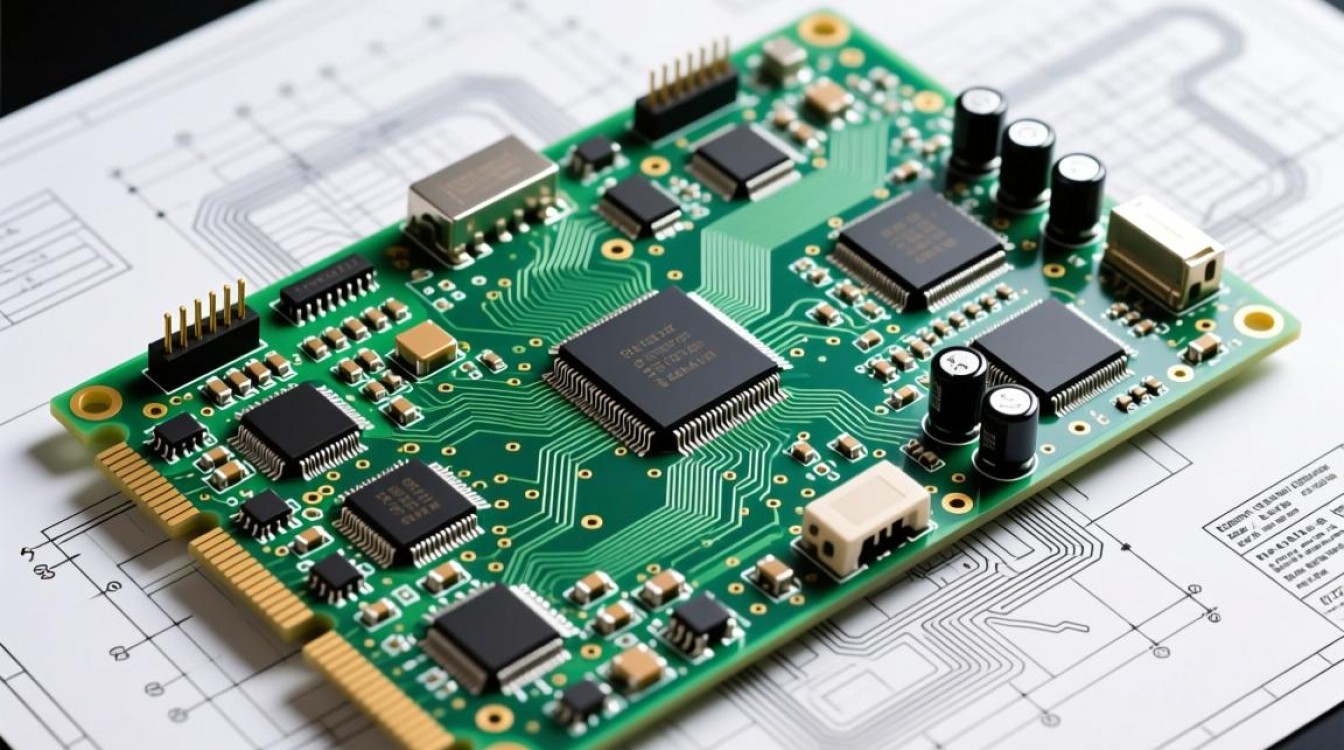

在电子工程的宏伟蓝图中,印刷电路板（PCB）是承载所有元器件、连接电路逻辑的物理骨架，从设计构思到最终成品，画PCB板的过程充满了潜在的陷阱，一个微小的疏忽，就可能导致整个电路板报错，轻则功能异常，重则直接烧毁元件，造成项目延期和成本超支，深入理解并系统性地规避这些常见错误，是每一位电子工程师的必修课。

原理图阶段的“隐形陷阱”

PCB设计的源头是原理图,此阶段的错误往往具有隐蔽性，但会直接传递到后续的布局布线中，成为“先天性疾病”。

• 封装不匹配：这是最常见也最致命的错误之一，原理图中的元件符号必须与PCB库中的物理封装（Footprint）严格对应，一个0805封装的电阻，在原理图中却错误地关联了1206的封装，这将导致PCB焊盘与实际元件尺寸不符，无法焊接。
• 网络连接问题：包括遗漏连接（开路）和意外连接（短路），在复杂的原理图中，一根导线的末端看似连接，实则可能差一个像素点的距离，导致开路，而两条不同网络的导线或标签意外重叠，则会在生成网络表时造成短路。
• 悬空引脚：特别是对于芯片的电源、地或使能引脚，如果忘记连接或未通过上拉/下拉电阻进行正确处理，芯片将无法正常工作或处于不确定状态，引发难以排查的逻辑错误。

布局布线中的“几何迷宫”

当设计进入PCB编辑器,工程师便开始在一个二维的几何空间中进行布局布线，此阶段的错误多与物理规则和信号完整性相关。

• 设计规则（DRC）违反：几乎所有的PCB设计软件都内置了设计规则检查功能，这包括线宽、线间距、过孔尺寸、安全距离等，违反这些规则可能导致生产时短路、断路或无法可靠制造，高压部分的走线间距过小，可能在潮湿环境下发生电弧击穿。
• 电源与地处理不当：电源路径过细会导致压降和发热，影响系统稳定性，地平面（GND Plane）的断裂或分割不当，会形成“地弹”，破坏信号的参考电位，引入大量噪声，对于模拟和数字混合电路，不恰当的“单点接地”或分割地平面，会引发严重的串扰。
• 高速信号布线失误：对于高速信号（如USB、HDMI、DDR内存），布线不再是简单地连通，需要考虑阻抗匹配、差分对等长、等距、减少过孔数量、避免90度直角拐角等，否则，信号会产生严重反射、抖动和串扰，导致数据传输错误。

可制造性（DFM）的“现实壁垒”

一个理论上完美的设计,如果无法被经济、高效地制造出来，依然是失败的设计，这就是可制造性设计（DFM）要解决的问题。

• 钻孔与环圈问题：过孔或焊盘的钻孔尺寸过小，会导致生产困难；而其环形圈（Annular Ring）过窄，则在钻孔过程中容易断裂，造成连接不可靠。
• 阻焊与丝印错误：阻焊层（Solder Mask）设计不当，可能导致焊盘之间形成“阻焊桥”，在波峰焊时造成短路，丝印层（Silkscreen）的字符压在焊盘上，会影响焊接质量和元件检测。

为了更清晰地展示这些常见问题,以下表格进行了归纳小编总结：

错误类型	具体表现	可能导致后果	预防措施
原理图错误	封装不匹配、网络开路/短路、悬空引脚	元件无法焊接、电路功能失效、逻辑混乱	仔细核对元件手册、使用ERC（电气规则检查）、多人交叉审核
布局布线错误	违反DRC规则、电源地线过细、高速信号走线不当	生产失败、系统不稳定、信号完整性差	严格运行DRC检查、进行电源完整性分析、使用高速布线规则
DFM错误	环形圈过小、阻焊桥问题、丝印压盘	生产良率低、焊接不良、测试困难	与板厂沟通获取工艺能力参数、使用DFM检查工具

如何系统性地规避错误

规避PCB设计错误需要一个系统性的流程,而非依赖临时的检查。

1. 善用自动化工具：在设计过程中反复运行ERC和DRC，将错误消灭在萌芽状态。
2. 建立检查清单：根据项目经验，创建一份详尽的设计检查清单，在提交生产前逐项核对。
3. 仿真与验证：对于高速、高电压或高精度电路，使用专业的仿真软件进行信号完整性、电源完整性和热仿真。
4. 同行评审：让另一位同事审查你的设计，旁观者清，往往能发现你忽略的问题。
5. 与制造商沟通：在投板前，将设计文件（特别是Gerber文件）发给PCB制造商进行预审，他们能从生产工艺角度发现潜在问题。

---

相关问答FAQs

Q1：DRC（设计规则检查）和ERC（电气规则检查）有什么根本区别？我应该什么时候使用它们？

A1： DRC和ERC是PCB设计中两种不同但互补的检查机制。ERC（电气规则检查）主要作用于原理图阶段，它检查的是电路的逻辑连接是否正确，是否有未连接的引脚、多个输出引脚是否短路、电源和地网络是否正确连接等，它关注的是“电”的逻辑。DRC（设计规则检查）则主要作用于布局布线阶段，它检查的是物理布局是否符合制造商的工艺要求，线宽、线间距、过孔尺寸、元件间距是否满足最小值等，它关注的是“物理”的几何规则，正确的使用流程是：在完成原理图设计后，首先运行ERC，确保逻辑无误；在完成PCB布局布线后，再运行DRC，确保物理可制造。

Q2：我的PCB设计已经通过了所有的DRC检查，为什么电路板回来后还是无法正常工作？

A2： DRC检查通过只能保证你的PCB在物理上可以被制造出来，并且满足了你设定的几何规则，但它并不能保证电路的电气性能和功能正确性，电路无法工作可能源于更深层次的问题：1）原理图本身逻辑错误：ERC无法发现所有逻辑错误，比如元件参数选型不当或电路拓扑结构本身就有缺陷，2）信号完整性问题：对于高速信号，即使走线连通，也可能因阻抗不匹配、串扰、反射等问题导致信号质量恶化，DRC无法检查这些，3）电源完整性问题：电源路径上的压降或地平面上的噪声过大，可能导致芯片工作异常，4）元件损坏或焊接不良：也可能是元件本身质量问题或焊接过程中造成的缺陷，DRC是必要条件，而非充分条件，还需要结合仿真、调试和丰富的经验来确保最终成功。
