服务器电源单独启动项检查是一个重要而细致的过程，旨在确保服务器的电源模块能在必要时独立启动，同时保障系统整体的稳定与安全，下面将详细介绍如何进行服务器电源的单独启动项检查的步骤：
1、确认服务器电源设计
理解电源设计：在开始任何操作前，要确认服务器使用的电源是哪种类型，例如ATX或其它型号，以及针脚的数量（常见的有20针和24针等）。
获取电源电路图：通过阅读服务器的技术手册或查询在线资源，获取服务器电源电路的详细图纸，这将帮助你更准确地定位各个针脚的功能和位置。
2、查找连接位置

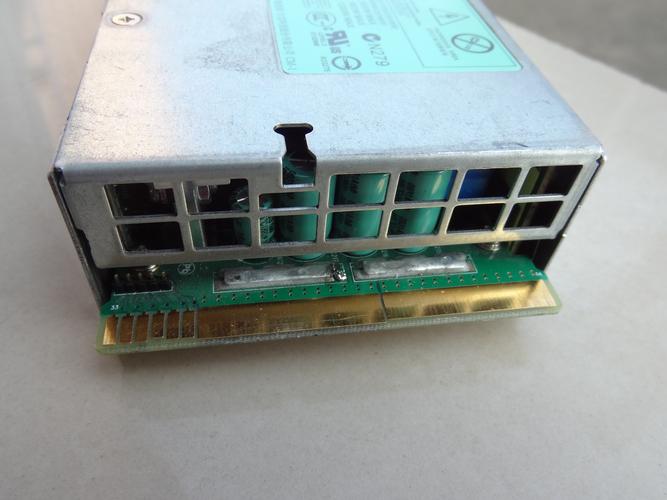

定位20针脚接口：通常20针脚接口位于电源主板的边缘，容易识别，参考用户手册或技术规范文档，确保能准确找到这些关键连接点的位置。
标记针脚功能：在电路图中，通常会对每个针脚的功能进行说明，如哪些针脚是主电源，哪些是用于信号控制等，这有助于在后续步骤中正确处理每个针脚。
3、确定单独启动引脚
识别PS_ON或PWR_ON标记：在20针脚中，找到标有PS_ON或者PWR_ON的针脚，这是用于单独启动服务器电源的关键引脚。
学习相关电路知识：了解这些引脚如何通过电平变化来控制电源的启动，这涉及到基础的电路知识，包括电阻的使用和电压的测量。
4、连接启动开关

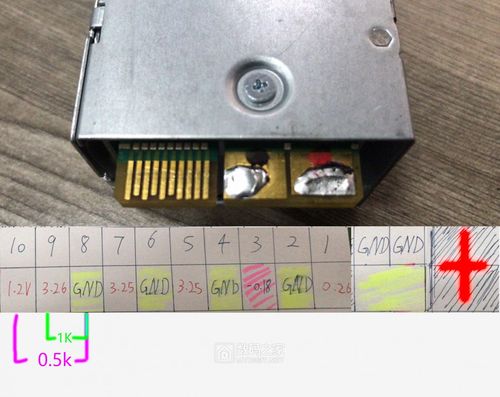

使用电阻实现电平控制：根据搜索结果，可以通过两个电阻分别将两组针脚拉至低电平，从而使电源正常启动，具体操作时需要测量并确保使用的电阻值正确。
实际操作短接：对于ATX电源，将Pin14（PSON标记的绿色针脚）与任意一个GND针（COM的黑色针脚）进行短接，即可实现单独启动。
在进行服务器电源的单独启动项检查过程中，还需要注意以下几点：
保持工作台面干净整洁，避免短路或误操作造成设备损坏。
使用准确的工具，如精确的电阻、合适的导线和良好的接触材料。
在操作之前再次确认所有连接无误，特别是涉及电源的部分，以避免可能的电气事故。
服务器电源的单独启动项检查是一个需要细致操作与深入理解的过程，从确认电源设计到实际进行启动测试，每一步都需要严格按照正确的方法和注意事项执行，以确保服务器电源能够安全、可靠地单独启动。
